Phantom di calibrazione per ecografia FB-A03

per tomografiaper radiografiaper scanner a raggi X

Panoramica

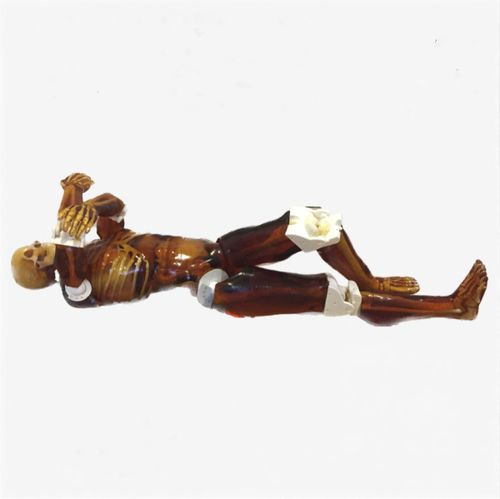

Il fantoccio corporeo adulto (modello FB‑A03) è un phantom di imaging standard compatibile con X‑Ray, CT e ultrasuoni (US). Progettato per formazione, ottimizzazione dei protocolli e valutazione visiva, rappresenta l'antropometria di un adulto medio (~70 kg, ~172–175 cm). Le ossa presentano una struttura realistica a tre strati con porosità interna regolabile. Patologie simulate e varianti di aspetto disponibili su richiesta.

Note importanti
NOTA: GLI STRATI MUSCOLARI DI BRACCIA E GAMBE SONO INCLUSI SOLO NELLA VARIANTE FB‑A02. La configurazione standard FB‑A03 NON include gli strati muscolari di braccia/gambe. Opzioni di aspetto: ambra traslucida (default) o aspetto pelle. Componenti opzionali (muscoli, caratteristiche tumorali, organi aggiuntivi) possono essere forniti su progetto.

Anatomia e strutture incluse

• Corpo umano completo diviso in 10 parti (testa, busto e arti smontabili)
• Materiali che imitano i tessuti per un aspetto realistico
• Spalle rotanti (360° di rotazione, 180° laterale)
• Articolazioni mobili: anca, ginocchio, gomito
• Testa adulta: cranio, cervello (sostanza grigia e bianca), cavità aeree, seno frontale, riferimenti di allineamento
• Busto adulto: colonna, gabbia toracica, clavicole, trachea, cuore, polmoni con bronchi e canali vascolari, diaframma, fegato (legamenti e vie biliari), cistifellea, stomaco, reni, milza, pancreas, intestini, vescica, prostata
• Braccia: omero, radio, ulna, gomito, polso, dita
• Gambe: femore, tibia, perone, ginocchio, piede, dita dei piedi
• Opzioni di aspetto: ambra traslucida (default) o effetto pelle

Caratteristiche dei materiali e imaging
- Ossa: struttura corticale/trabecolare a tre strati con porosità interna regolabile per una risposta radiologica realistica.
- Tessuti molli/organismi: resina morbida a base di uretano con proprietà acustiche e radiologiche specificate per ecografia e TC.
- Ossa sintetiche: composito epossidico rinforzato con ceramica brevettato che riproduce il comportamento corticale e trabecolare.

Proprietà dei tessuti (sintesi)

• Organi con speckles (es. fegato, reni): velocità del suono 1435 ±10 m/s · densità 0,99 g/cm³ · attenuazione (2,25 MHz) 1,0 ±0,2 dB/cm · durezza 20 Shore OO · T2 ≈70 ms · speckles: VARIABILE
• Organi senza speckles (es. stomaco, intestini): 1400 ±10 m/s · densità 0,99 g/cm³ · attenuazione 1,0 ±0,2 dB/cm · durezza 20 Shore OO · T2 ≈70 ms · speckles: NO
• Tessuto corporeo: 1410 ±10 m/s · densità 1,00 g/cm³ · attenuazione 1,2 ±0,2 dB/cm · durezza 30 Shore OO · T2 ≈65 ms · speckles: BASSO
• Caratteristica tumorale (opzionale): 1400 ±10 m/s · densità 1,01 g/cm³ · attenuazione 1,2 ±0,2 dB/cm · durezza 30 Shore OO · T2 ≈65 ms · speckles: SÌ
• Osso corticale: 3000 ±30 m/s · densità 2,31 g/cm³ · attenuazione 6,4 ±0,3 dB/cm
• Osso trabecolare: 2800 ±50 m/s · densità 2,03 g/cm³ · attenuazione 21 ±2 dB/cm
• Sostanza cerebrale / bianca: ≈1400 ±10 m/s · densità 0,99–1,01 g/cm³ · attenuazione 1,0–1,3 ±0,2 dB/cm · T2 60–70 ms · speckles: SÌ
• Tessuto muscolare (opzionale): 1400 ±10 m/s · densità 1,01 g/cm³ · attenuazione 1,3 ±0,2 dB/cm · durezza 35 Shore OO · T2 ≈60 ms · speckles: SÌ

Proprietà termiche del materiale osseo

• Conducibilità termica: 0,776 W/m·K
• Capacità termica volumetrica: 1,040 MJ/m³·K
• Diffusività termica: 0,746 mm²/s
• Resistività termica: 1,289 m·K/W
• Calore specifico: 0,978 J/g·°C
• Velocità del suono: 3070 m/s

Valori HU dei materiali (media a 120 kV)

• Tessuto corporeo: -25
• Tessuto cerebrale: -25
• Osso trabecolare: 800
• Osso corticale: 1300
• Aorta / Vena cava: 40
• Trachea: 80 (tessuto) / -1000 (aria)
• Polmoni: -850
• Fegato / Milza / Reni / Pancreas: ≈110
• Stomaco (aria): -850
• Intestini: 80 (tessuto) / -1000 (aria)

Impostazioni suggerite X‑Ray / TC (selezione)

• Cranio (AP / LAT): kVp 85 · mAs 20
• Costo‑Torace (LAT / AP): kVp 75/80 · mAs 8/5
• Colonna cervicale (LAT): kVp 85 · mAs 56
• Colonna lombare (AP / LAT): kVp 88/90 · mAs 45/63
• Addome (AP): kVp 85 · mAs 25
• Pelvi (AP): kVp 85 · mAs 25
• Femore (AP / LAT): kVp 80/80 · mAs 16/14
• Ginocchio (AP / LAT): kVp 75/80 · mAs 5,6/8
• Piede (AP): kVp 58 · mAs 2

Aspetto e varianti

• Aspetto predefinito: ambra traslucida (standard)
• Opzionale: aspetto simile alla pelle
• Opzioni aggiuntive: strati muscolari e caratteristiche tumorali su richiesta (strati muscolari solo in FB‑A02)

Incluso nell'ordine

• Fantoccio corporeo adulto (configurazione standard FB‑A03)
• Manuale d'uso e istruzioni di montaggio
• Garanzia di 2 anni (difetti di produzione)
• Valigia rigida per il trasporto

Personalizzazione
Possibilità di realizzare patologie personalizzate (lesioni, tumori, infezioni, anomalie) e di aggiungere componenti opzionali (strati muscolari, caratteristiche tumorali, organi aggiuntivi) in base ai requisiti del progetto.

Specifiche tecniche

• Nome modello: Adult Full Body (phantom di imaging standard)
• SKU: FB‑A03
• Antropometria base: ≈70 kg (154 lb), ≈69 in (172–175 cm)
• Composizione: resina morbida a base di uretano (tessuti molli) e composito epossidico rinforzato con ceramica (ossa sintetiche)
• Numero di parti: 10 (testa, busto, arti smontabili)
• Articolazioni: spalle rotanti (360°/180°), anche/ginocchia/gomiti mobili
• Aspetto: ambra traslucida (default); variante effetto pelle disponibile
• Opzioni: strati muscolari (FB‑A02), caratteristiche tumorali, porosità ossea regolabile
• Peso prodotto: ≈70 kg · Peso spedizione: ≈90 kg (199 lb)
• Dimensioni imballo: 47 × 26 × 18 in (circa)
• Compatibilità imaging: X‑Ray, CT, ultrasuoni (US)
• Garanzia: 2 anni (standard)
