Granulometro tramite analisi d'immagine dinamica QICPIC

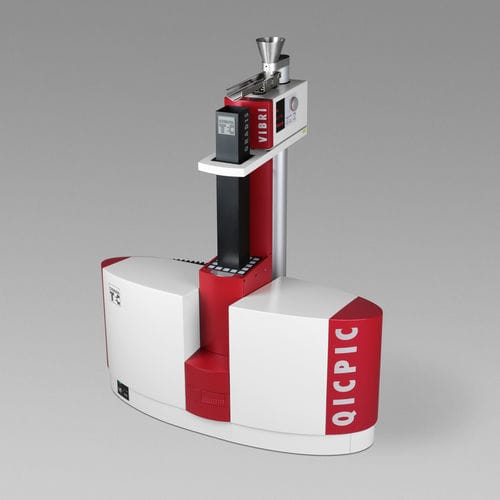

La configurazione del sistema che comprende il sensore di analisi dell'immagine QICPIC, il dispersore a gravità GRADIS/L e l'unità di dosaggio VIBRI/L è la prima scelta per l'analisi delle dimensioni e della forma di particelle compatte a flusso libero da 5 µm a 18.000 µm che richiedono solo basse forze di dispersione. La dispersione delicata nell'albero di caduta libera del GRADIS è consigliata in particolare per le particelle metastabili e i campioni a grana grossa con un basso contenuto di fini, come granuli, cristalli o sabbia. La caratterizzazione di fibre sottili, allungate o addirittura arrotolate è possibile anche per lunghezze significativamente superiori a 10 mm. Il sistema può essere utilizzato per quantità di campione che vanno da pochi grammi fino al chilogrammo. Il dosaggio del campione viene eseguito con l'alimentatore vibrante di precisione VIBRI/L, che garantisce una concentrazione ottimale del campione nella zona di misurazione con un'alimentazione costante e controllata del prodotto. Nell'albero a caduta libera GRADIS, l'accelerazione di gravità e la cascata di piastre d'impatto integrata assicurano una dispersione delicata con lievi collisioni tra particelle e pareti e tra particelle. Per adattare l'albero a caduta libera al materiale del campione, si utilizzano puntali di uscita sostituibili con aperture di 0,5 | 1 | 2 | 4 | 10 o 20 mm. L'estrazione genera condizioni di flusso laminare nell'albero di caduta libera e nella zona di misurazione e serve a smaltire il campione dopo la misurazione. In alternativa, è disponibile un vassoio di raccolta per il recupero del campione. L'albero di caduta libera può essere smontato in due metà per la pulizia. Per applicazioni speciali, gli alberi di caduta libera possono essere forniti opzionalmente con rivestimento in PTFE (conduttivo o non conduttivo).
