Sistema di analisi di movimento EDDO

marciaposturaautomatico

Panoramica
EDDO è la versione portatile del sistema 3DMA: una soluzione di acquisizione e analisi del movimento 3D per valutazioni biomeccaniche rapide in loco. Registra movimento ad alta velocità fino a 120 FPS tramite un'unità telecamera pre-calibrata plug-and-play e fornisce analisi specifiche per lato del corpo. Il sistema comprende hardware e software per eseguire valutazioni rapide in sedi temporanee o permanenti e supporta ciclismo, cammino, corsa e analisi di singole articolazioni.

Capacità principali

• Sistema portatile plug-and-play per acquisizione e analisi 3D
• Acquisizione ad alta velocità fino a 120 FPS con tre telecamere sincronizzate ad alta frequenza
• Illuminazione a infrarossi sincronizzata (850 nm) per rilevamento dei marker
• Valutazione in tempo reale e regole di biofeedback configurabili
• Rilevamento automatico degli eventi e calcoli biomeccanici in tempo reale
• Generazione automatica di report con template predefiniti e personalizzabili
• Integrazione e sincronizzazione con dispositivi di terze parti (EMG, telecamere HFR, pedane di forza, pedane di pressione)
• Licenza software annuale con aggiornamenti e supporto tecnico

Funzionalità EDDO (panoramica)

• Protocolli: corsa, ciclismo, analisi del passo e moduli per articolazioni individuali
• Integrazione: operare e sincronizzare con EMG, telecamere HFR, pedane di forza e pressione
• Biofeedback: valutazione in tempo reale con creazione di regole personalizzate
• Design portatile: unità telecamera pre-calibrata, valigetta di trasporto e treppiede per configurazione rapida
• Modello di licenza annuale con aggiornamenti e supporto
• Algoritmi avanzati: rilevamento automatico degli eventi e calcoli immediati
• Reporting: generazione automatica di report personalizzabili e accesso a curve biomeccaniche complete
• Semplicità d'uso: assistenza all'installazione e formazione multi-livello fornite

Protocolli e moduli

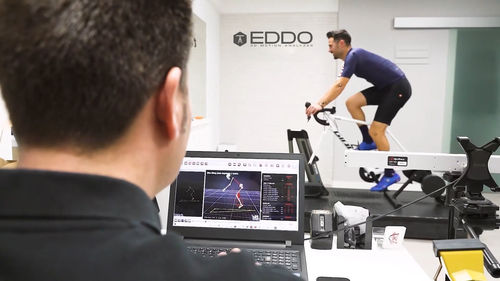

Ciclismo
Valutazione dinamica rapida del movimento in pedalata. EDDO integra tre telecamere sincronizzate ad alta frequenza (120 Hz) con illuminazione a infrarossi in un'unità pre-calibrata. Configurazione tipica: treppiede, marker e valigetta; distanza consigliata ~2 metri tra telecamera e soggetto per acquisizione immediata.
Protocolli ciclismo inclusi:

• Analisi laterale ciclismo corpo intero su rullo (lato sinistro)
• Analisi laterale ciclismo corpo intero su rullo (lato destro)

Cammino
Acquisizione degli arti inferiori (entrambi i lati e bacino) con parametri e calcoli specifici per il cammino presentati chiaramente. Genera report completi e può essere integrato con pedane di pressione, pedane di forza o EMG di superficie.
Protocolli cammino disponibili:

• Analisi del cammino degli arti inferiori da dietro
• Acquisizione posteriore degli arti inferiori a velocità fino a 10 km/h per protocolli specifici

Corsa
Valutazione dinamica rapida di deambulazione e corsa per identificare postura, cadenza, appoggio del piede e fornire indicazioni di prevenzione degli infortuni. Richiede un piccolo spazio libero (circa 2–2,5 m²) e una procedura di configurazione semplice, adatto all'uso portatile.
Protocolli corsa disponibili:

• Analisi di corsa degli arti inferiori da dietro
• Acquisizione posteriore degli arti inferiori a velocità fino a 10 km/h per protocolli specifici

Articolazioni
Misurazione 3D e report per singole articolazioni con accesso rapido alle curve biomeccaniche e report completi. Può essere affiancato da pedane di pressione/forza o EMG di superficie.
Protocolli articolari disponibili:

• Lombare (analisi a 2 punti)
• Colonna dorsale
• Analisi flesso-estensione dell'anca, sinistra e destra
• Analisi abduzione dell'anca
• Analisi rotazione dell'anca
• Spalla e gomito, sinistra e destra
• Analisi del gomito (discontinuata), sinistra e destra
• Analisi del ginocchio, sinistra e destra
• Analisi della caviglia, sinistra e destra
• Rotazione della spalla, sinistra e destra
• Analisi del polso, sinistra e destra

Flusso operativo

• Installazione rapida della telecamera tramite unità pre-calibrata
• Kit completamente portatile fornito con treppiede, valigetta e accessori
• Registrazione a 3 telecamere con sincronizzazione infrarossi
• Etichettatura automatica, elaborazione e rilevamento eventi
• Generazione automatica di report tramite template

Contenuto della fornitura
EDDO viene fornito come pacchetto completo hardware e software:

• Software: licenza annuale con aggiornamenti e supporto tecnico
• Unità telecamera EDDO: sistema mocap (fino a 120 FPS), pre-calibrato
• Accessori: cavi, marker, adesivi, treppiede, valigetta di trasporto e componenti per l'allestimento
• Formazione e supporto: guida iniziale alla registrazione e formazione multi-livello (supporto disponibile in inglese e spagnolo)

Specifiche tecniche

• Modello: EDDO (sistema mocap 3D portatile)
• Frequenza di acquisizione: fino a 120 FPS (tre telecamere ad alta frequenza)
• Illuminazione: infrarossi sincronizzati a 850 nm
• Modalità di acquisizione: analisi specifica per lato; configurabile per un lato, entrambi i lati o lato e retro a seconda del protocollo
• Installazione: unità telecamera plug-and-play pre-calibrata; treppiede, marker e valigetta inclusi
• Distanza raccomandata di acquisizione: ~2 metri tra telecamera e soggetto
• Spazio richiesto (corsa): circa 2–2,5 m²
• Vincoli di protocollo: alcuni protocolli cammino/corsa limitano la velocità (es. ≤10 km/h per acquisizioni posteriori)
• Integrazione: funzionamento sincronizzato con EMG, telecamere HFR, pedane di forza e di pressione
• Licenza: licenza software annuale con aggiornamenti e supporto
• Output: report automatici personalizzabili e curve biomeccaniche complete
