Valvola per gas medicali

a vuotoin acciaio inossidabilein ottone

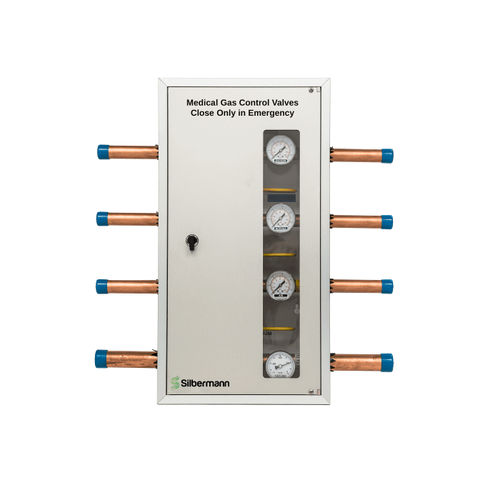

Il quadro valvole di zona Silbermann offre un punto di intercettazione dedicato all’alimentazione dei gas medicali di una specifica area ospedaliera. Consente al personale sanitario di isolare l’alimentazione di tale area in caso di perdite, emergenze o interventi di manutenzione, mantenendo la fornitura di gas alle altre aree della struttura.

Specifiche tecniche

• La scatola della valvola di zona deve essere della serie Silbermann.
• Ciascuna valvola di zona incassata/esposta sarà costituita da un box valvola in acciaio costruito in lamiera d'acciaio da 1,5 mm, completo di smalto retroverniciato RAL 9016, che potrà ospitare valvole a sfera di intercettazione singole o multiple con prolunghe per tubi.
• Le valvole saranno in ottone forgiato in 3 pezzi e a 4 bulloni, il corpo in bronzo o ottone, lo stelo, i bulloni della sfera e i dadi saranno in acciaio inossidabile, a doppia guarnizione, a sfera a passaggio totale, con sedi in Teflon (PTFE) e guarnizioni in Viton, con una pressione nominale di 4080 kPa (600 psi) o 40,8 bar.
• Le valvole saranno azionate da una maniglia a leva che richiederà solo un quarto di giro da una posizione completamente aperta a una completamente chiusa. Tutte le valvole saranno dotate di prolunghe di rame di tipo "K", lavate e sgrassate, di lunghezza sufficiente a sporgere oltre i lati della scatola.
• Tutte le prolunghe dei tubi devono essere fornite con tappi o cappucci adeguati per evitare la contaminazione del gruppo prima dell'installazione.
• Ogni valvola sarà fornita con un'etichetta di identificazione del gas medicale.
• Le valvole saranno disponibili con o senza manometri di linea, come richiesto. I manometri avranno un diametro di 50 mm.
• I manometri devono indicare 0-1100 kPa (0-11 bar) per tutti i manometri, ad eccezione dell'azoto che deve indicare 0-2500 kPa (0-25 bar) e del vuoto che deve indicare 0-100 kPa (0-760 mmHg).
• Sono disponibili due opzioni per il frontale:
• Porta in alluminio
• Finestra estraibile.

Norme per i sistemi di gas medicali:

• NFPA 99
• EN ISO 7396-1
• G-01

Sistema di gestione della qualità di Silbermann:

• EN ISO 13485:2016; ISO 9001:2015
• Marcatura CE
