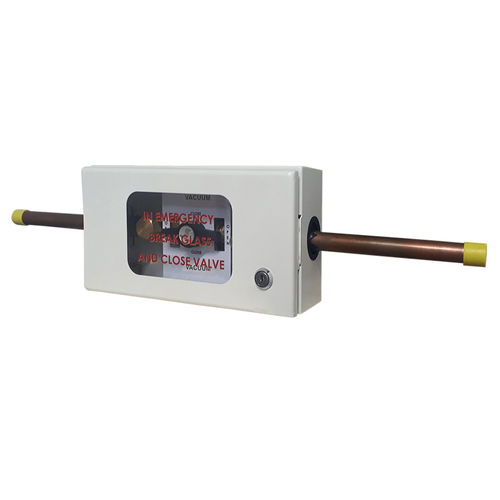

Valvola per il settore medico 27270 series

per gas medicaliby-pass

L'unità di servizio con valvola di area singola è progettata per fornire i mezzi per isolare localmente l'area del sistema di gasdotti medicali di qualsiasi struttura.

Installata ad incasso o in superficie e facilmente accessibile, l'isolamento avviene in modo rapido e affidabile in caso di emergenza o per la manutenzione periodica.

Include connettori NIST non intercambiabili specifici per il gas, montati a monte e a valle della valvola per il test della pressione o come bypass.

Le unità di servizio delle valvole d'area sono disponibili per tubazioni di dimensioni da 22 mm a 42 mm.

Prodotte e pienamente conformi ai requisiti NFPA 99, EN ISO 7396-1 e HTM02-01.

CARATTERISTICHE E VANTAGGI

• Custodia compatta - Consente l'installazione in spazi ridotti e il montaggio di più AVSU uno sopra l'altro, sfruttando le sue dimensioni ridotte.
• Ampia finestra trasparente per una chiara visione dell'identificazione del gas e dello stato della valvola.
• Manutenzione e messa in servizio - Dotato di due valvole non intercambiabili,
• Non intercambiabili e specifici per il gas, utilizzati durante la messa in servizio e altri test di pressione del gas: manometro e sensori di pressione elettronici integrati.
• Installazione: Può essere installato come estensione Stub a incasso o in superficie per non interrompere le tubazioni durante l'installazione.

SPECIFICHE

• L’unità AVSU dovrà appartenere alla serie Silbermann.
• Materiale:
• Cassetta: acciaio zincato verniciato a polvere
• Valvola: ottone
• La finestra dovrà riportare la seguente dicitura: “IN CASO DI EMERGENZA ROMPERE IL VETRO E CHIUDERE LA VALVOLA”.
• I raccordi in rame dovranno essere completamente sgrassati per l’uso con ossigeno.
• Tutte le prolunghe dei tubi dovranno essere fornite con tappi o cappucci idonei, per evitare la contaminazione dell’unità prima dell’installazione.
• Le valvole dovranno essere disponibili con valvole a sfera separate e sostituibili, un dispositivo di separazione fisica e un corpo NIST.
• Le valvole dovranno essere fornite con un’etichetta di identificazione del gas medicinale.

SISTEMA DI GESTIONE DELLA QUALITÀ SILBERMANN:
EN ISO 13485-2016; ISO 9001-2015.

STANDARD DEL SISTEMA DEI GAS MEDICALI:
EN ISO 7396-1 e requisiti HTM02-01.
