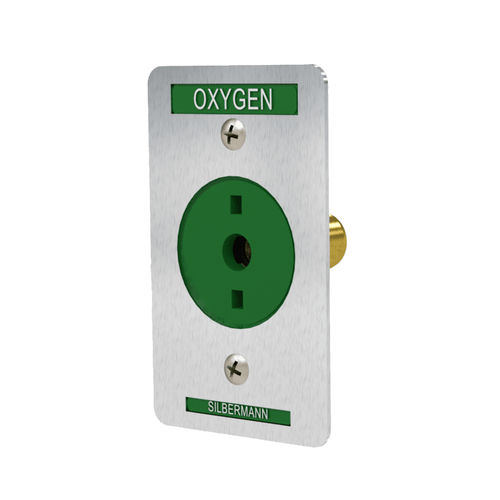

Presa esagonale Sil-Ohio

per gas medicali

Progettiamo e produciamo le nostre uscite per gas medicali (unità terminali) di tipo diamantato Sil-Ohio per garantire prestazioni di lunga durata, assicurando un flusso di gas medicali costante e affidabile ai pazienti e alle apparecchiature mediche in ospedali, cliniche, ambulanze e altro ancora.

Tutte le uscite sono completamente testate per verificare il flusso e le perdite e pulite per il servizio di ossigeno prima della spedizione.

Le nostre prese di gas Sil-Ohio Diamond Type sono progettate con cura da designer industriali per offrire un ambiente piacevole e attraente sia per i pazienti che per il personale medico.

Sono disponibili in una varietà di tipi di gas, tra cui ossigeno e vuoto, con identificazione a colori per un facile riconoscimento. Su richiesta, sono disponibili diverse configurazioni, come il montaggio a parete, a pannello e a sospensione.

Caratteristiche

• Accetta gli adattatori specifici per gas del tipo a diamante Sil-Ohio.
• Tutte le uscite sono sottoposte a test idrostatici al 100% per verificare l'assenza di perdite. Le uscite sono assemblate, sgrassate e pulite in fabbrica per il servizio di gas medicale.
• Indicizzate per eliminare l'intercambiabilità dei servizi di gas.
• Tubo di ingresso girevole a 360 gradi per facilitare l'installazione.
• Manutenzione ridotta grazie all'uso di guarnizioni in VITON nel gruppo anteriore (valore di chiusura).

Dati tecnici

• La presa per gas medicinali dovrà essere di tipo SILBERMANN Diamond, fabbricata in conformità alla norma ISO 9170-1.
• La presa dovrà essere specifica per ciascun gas, mediante l’accoppiamento di ogni pannello frontale con il relativo modulo da incasso dotato di un sistema di codifica a perni specifico per il gas.
• Le prese per pressione positiva e negativa dovranno essere dotate di valvole di non ritorno primarie e secondarie per consentire l’esecuzione delle prove.
• Il gruppo valvola frontale con meccanismo di aggancio dovrà incorporare un pannello frontale in alluminio anodizzato.
• La presa dovrà essere realizzata con un tubo in rame di tipo K, lungo 175 mm e con diametro esterno di 12,7 mm (1/2″). Il tubo del modulo da incasso dovrà essere collegato al corpo della presa mediante brasatura forte con lega d’argento.
• Una volta montato il modulo da incasso, la presa dovrà essere regolabile in profondità per compensare i diversi spessori della parete.
• La presa ad attacco rapido dovrà essere conforme alla norma ISO 9170-1 e accettare esclusivamente il corrispondente adattatore Silbermann Diamond specifico per il gas.
• La caduta di pressione attraverso la presa dovrà essere inferiore a 20 kPa con una portata di 120 l/min e una pressione di ingresso di 350 kPa (3,5 bar).
• Quando completamente aperta, la presa consentirà una portata fino a 600 l/min e una pressione di 400 kPa (4 bar).

Standard del sistema di gas medicali:
Requisiti NFPA 99, EN ISO 7396-1.

Standard applicabili:
NFPA 99, ISO 9170-1.

Sistema di gestione della qualità Silbermann:
Marchio CE.
