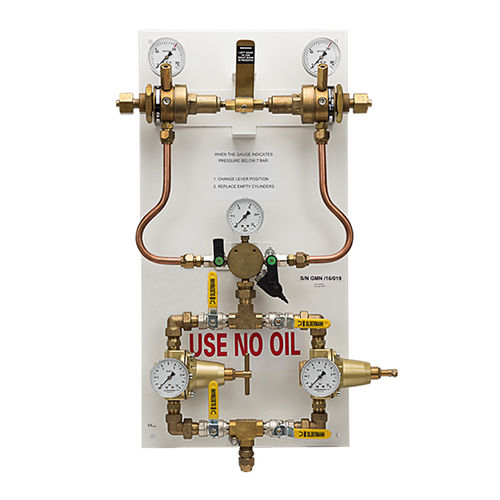

Collettore per gas medicali LEO-MN

automaticodi alimentazionedi inversione

Il collettore SILBERMANN LEO-MN incorpora le necessità di base per la distribuzione e il monitoraggio dei gas medicali in tutta la struttura.

Questa unità di commutazione automatica è progettata per una fornitura continua di gas a una pressione fino a 8 bar (pressione di uscita più elevata su richiesta del cliente) e comprende un meccanismo che commuta la fornitura dal banco "in servizio" a un banco "di riserva" quando il banco "in servizio" è vuoto.

CARATTERISTICHE E VANTAGGI

• L'unità di commutazione automatica SILBERMANN è progettata per un'erogazione continua di gas a una pressione di gas a una pressione fino a 8 bar (pressione di uscita superiore su richiesta del cliente).

• Il pannello include un meccanismo che commuta l'alimentazione dal banco "in servizio" a un banco "di riserva" quando il banco "in servizio" è vuoto.

• Dopo aver ruotato la leva e sostituito i cilindri del banco vuoto, il precedente banco "in servizio" diventa "riserva" "in servizio" diventa il banco "di riserva" per l'operazione successiva.

• Il pannello è dotato di due regolatori di pressione del collettore (in caso di malfunzionamento) di malfunzionamento), manometro di media portata, regolatori di pressione di linea con valvole di bypass, tutti montati su un pannello di acciaio verniciato a fuoco bianco un pannello in acciaio verniciato a fuoco bianco.

• Valvola di sicurezza a 6 bar fornita con il pannello.

DATI TECNICI

• Materiale del pannello - acciaio.

• Dimensioni - 70x35 cm.

• Finitura del pannello - verniciato a polvere al forno.

• Sistema di tubazioni: Tutti i materiali sono compatibili con l'ossigeno.

• Meccanismo di commutazione: differenza di pressione

• Connessioni di uscita per allarmi locali:

• Un set di contatti puliti N.A

• Capacità di flusso: Ossigeno/aria medicale (4 bar) - 90 m³/ora.

• Ingresso regolatori ad alta pressione - G 3/4" Dado femmina.

• Pressione massima in ingresso (bombola) 200 bar.

• Standard oxy. Pressione di uscita 4-5 bar.

• La pressione di uscita standard per l'azoto è di 8 bar.

• Pressioni più elevate sono disponibili su richiesta.
