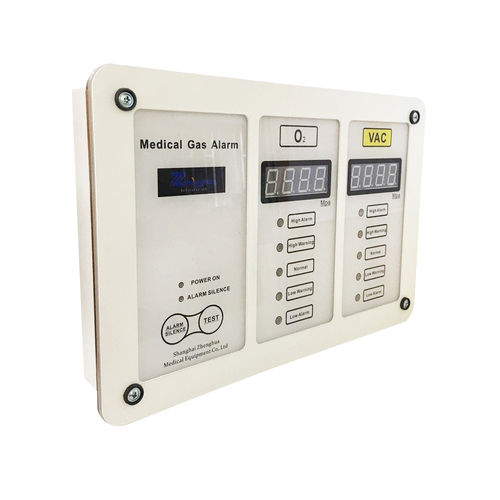

Sistema di allarme di zona

per gas medicali

La centralina di allarme gas viene utilizzata per monitorare la pressione della conduttura del sistema di alimentazione dell'aria del centro medico e per rispondere alla variazione di pressione attraverso un'apparecchiatura elettronica. Quando la pressione è superiore o inferiore al valore impostato, il sistema emette automaticamente un allarme acustico e luminoso, in modo da ricordare al personale di gestione di intervenire sul sistema di alimentazione dell'aria del centro medico. Principio di funzionamento della centralina di allarme gas: Il dispositivo di allarme gas adotta il manometro a contatto elettrico per fornire il segnale di commutazione, cioè il manometro a contatto elettrico ha due contatti del limite superiore e del limite inferiore di pressione, e il valore di pressione indicato dal contatto rappresenta rispettivamente la pressione massima e minima consentita del gasdotto. I valori dei contatti del limite superiore e inferiore del misuratore possono essere regolati manualmente. Il manometro a contatto elettrico è collegato in serie alla tubazione di pressione. Quando la pressione della condotta è superiore al valore limite superiore, la lancetta del manometro entra in contatto con il contatto limite superiore, generando un segnale elettrico. Allo stesso modo, quando la pressione della tubazione è inferiore al valore limite inferiore, la lancetta del manometro entra in contatto con il contatto limite inferiore, generando un segnale elettrico, chiamato segnale di commutazione. Il segnale di commutazione viene collegato al circuito stampato della centralina di allarme gas per formare un impulso di corrente: quando il segnale elettrico ad alta tensione viene collegato, il dispositivo di allarme gas attiva l'allarme di "sovrapressione" e contemporaneamente,
