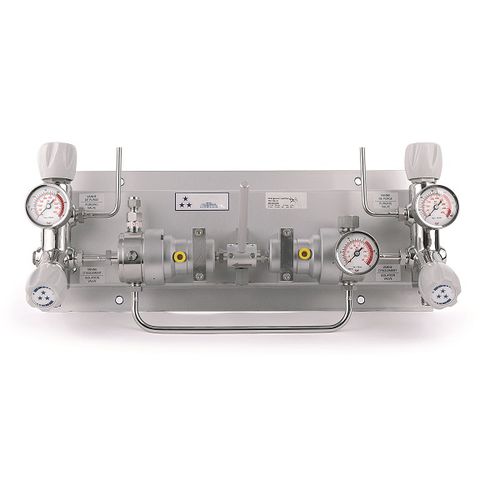

Collettore per gas medicali TDI

per laboratoriodi alimentazione

Il quadro di commutazione ad alta purezza TDI è ideale per assicurare l'alimentazione di gas da molte sorgenti ad alta pressione di gas corrosivi ad alta purezza a basso flusso. Dedicato alla fornitura di gas agli analizzatori e alla creazione di atmosfere controllate in laboratori, unità di controllo e per applicazioni petrolchimiche. Vantaggi principali Possibilità di collegare fino a 6 bombole senza utilizzare la linea di spurgo Mantiene la purezza: elimina la miscelazione incrociata delle fonti di alimentazione Non c'è il rischio che una fonte fluisca nell'altra La scheda di commutazione automatica non deve essere resettata per consentire l'inversione del ciclo Versione con ammoniaca disponibile su richiesta Pronto per l'installazione con tutti i componenti montati su una scheda Può essere dotato anche di una valvola di intercettazione in uscita Utilizzando i manometri di contatto, il quadro di commutazione può essere dotato anche di una centralina di allarme per indicare lo stato della sorgente Specifiche tecniche Porte femmina G 3/8 (ingresso/uscita) o 1/4 NPT (ingresso/uscita) Guarnizione della sede PCTFE O-ring EPDM - standard FPM Diaframma Hastelloy Peso ± 15,0 kg Campo di temperatura da -20°C a + 60°C -4F a + 140°F Manometri Alta e bassa pressione (M10 x 1 o 1/8 NPT) Pressione di ingresso 230 bar (3.335 psig) Pressione di uscita 10 / 15 / 25 / 50 bar 145 / 218 / 363 / 725 psig Uso dell'ossigeno No Velocità di perdita 10-8 mbar ℓ/s He Flusso nominale 10/10/50 Nm3 /h (N2) NH3: 5 Nm3 /h (NH3)
