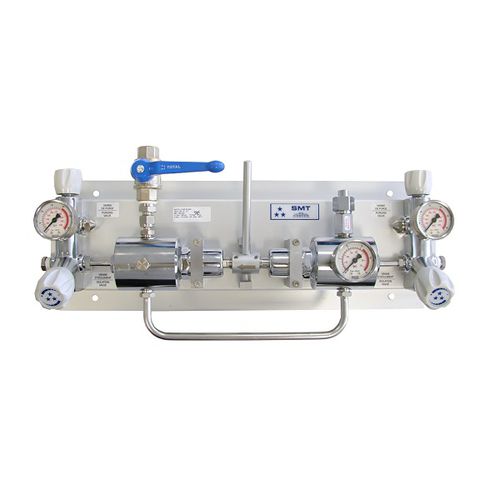

Collettore per gas medicali CEN

per laboratoriodi alimentazione

Il quadro di commutazione CEN è adatto per l'alimentazione ad alto flusso di gas industriali non corrosivi quando sono richiesti flussi elevati, come per le applicazioni di taglio e saldatura al plasma TIG e MIG. Vantaggi principali Possibilità di collegare fino a 6 bombole senza utilizzare la linea di spurgo Eccezionale costanza di pressione grazie alla tecnologia della valvola bilanciata. Pronto per l'installazione, per una maggiore produttività: tutti i componenti sono premontati sul pannello di montaggio La riduzione dello sforzo della sede aumenta la durata del regolatore e riduce i costi di esercizio Il filtro non avvolgente sull'ingresso inferiore migliora la sicurezza dell'operatore durante la sostituzione della bombola Può essere dotato di una valvola di intercettazione in uscita a 1/4 di giro, di un tubo di raccolta e di una centralina di allarme Versioni per acetilene (AD) e propano (PR4) su richiesta Disponibile versione dedicata per uso alimentare con piena compatibilità dei materiali secondo EC1935/2004 Specifiche tecniche Attacchi femmina G 3/8 (ingresso) - G 1/2 (uscita) o 3/8 NPT (ingresso) - G 1/2 (uscita) Guarnizione della sede PCTFE O-ring EPDM - standard FPM Membrana AISI 304 o Hastelloy Peso ± 13,8 kg Campo di temperatura da -20 a +60 °C Manometri Alta e bassa pressione (M10 x 1 o G 1/4) Pressione di ingresso 200 bar / 300 bar AD & PR4: 25 bar Pressione di uscita 10/16/30/50 bar AD: 1 bar PR4: 4 bar Uso dell'ossigeno OK con pressione di ingresso 200 e 300 bar Portata nominale 200 bar versione 70/110/150/180 Nm3 /h (N2) Portata nominale 300 bar versione 50/70/100/130 Nm3 /h (N2) Tasso di perdita - c/valvola di uscita: 1,10-4 mbar ℓ/s He senza valvola di uscita: 1,10-8 mbar ℓ/s He Flusso nominale ad e pr4 AD: 6,5 Nm3 /h PR4: 10 Nm3 /h
