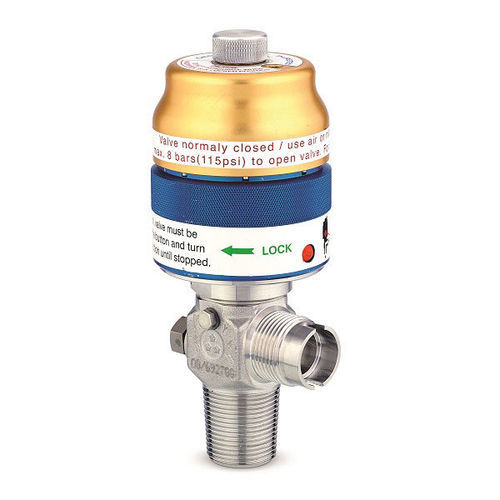

Valvola per bombola di ossigeno D389S

in acciaio inossidabilegrigiaad alta pressione

Descrizione del prodotto
La valvola per bombola UHP D389S è progettata per mantenere il massimo livello di purezza del gas. La guarnizione a membrana vincolata e la tecnologia a membrana ermetica evitano la generazione di particelle nelle parti a contatto con il gas. La valvola utilizza un attuatore oleo-pneumatico per incrementare la forza di chiusura del sedile riducendo il volume bagnato dal gas, adatta a gas puri e ultra-puri.

Vantaggi principali

• Progettazione a membrana vincolata con volume bagnato minimo
• Sedile combinato morbido e metallico con basso tasso di permeazione
• Meccanismo di funzionamento brevettato
• Foro di spurgo filettato per connessione pipe-away
• Amplificatore idraulico che fornisce elevata forza di chiusura
• Possibilità di collegare un rilevatore di perdite

Disegni dimensionali / visual
Disegni dimensionali e del prodotto disponibili come riferimento (disegno illustrativo nella scheda prodotto).

Specifiche tecniche

• Tipo di gas: Puri e Ultra-puri
• Connessioni: Secondo standard (inter)nazionali o specifiche cliente
• Pressione di esercizio: 200 bar
• Portata: CV = 055
• Campo di temperatura: -40 a +65 °C
• Materiali del corpo: Acciaio inossidabile 1.4435 (AISI 316L) / Hastelloy® 2.4602 (UNS N06022)
• Dimensione dell'orifizio del sedile: 6 mm
• Tasso di perdita: 1.10⁻8 mbar·l/s (come specificato)
• Marcatura: π0029 (secondo TPED), numero di parte della valvola, data di fabbricazione, connessioni, materiale del sedile, 3 stelle
• Opzioni: Indicatori di posizione meccanici ed elettronici disponibili su richiesta
