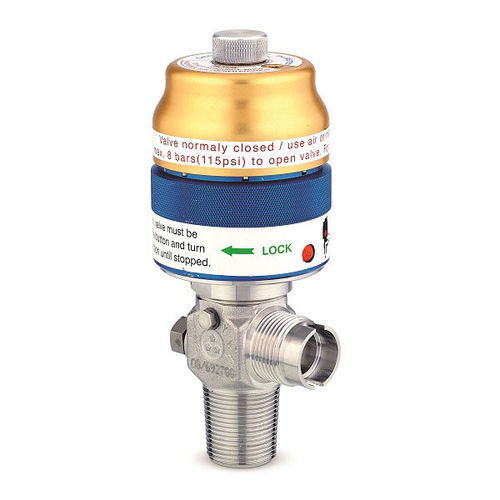

Valvola per bombola di ossigeno D356

in acciaio inossidabilegrigiaad alta pressione

Descrizione
La valvola per bombola UHP D356 con attuatore oleo‑pneumatico è progettata per gas Ultra High Purity altamente ossidanti e reattivi. Il design a diaframma collegato minimizza il volume bagnato dal gas e la tenuta metallo‑metallo riduce il rischio di contaminazione. L'attuatore oleo‑pneumatico con amplificatore idraulico aumenta la forza di chiusura della sede per una chiusura sicura.

Vantaggi principali

• Progetto con diaframma collegato e volume bagnato minimale
• Tenuta metallo‑metallo
• Meccanismo di funzionamento brevettato
• Foro di spurgo filettato per collegamento pipe‑away
• Elevata forza di chiusura tramite amplificatore idraulico

Specifiche
Tipo di gas: UHP gas altamente ossidanti/reattivi
Connessioni: Secondo norme (inter‑)nazionali o specifiche cliente
Pressione di esercizio: 150 bar
Portata: CV = 0.28
Intervallo di temperatura: -40 a +65 °C
Materiali corpo: Acciaio inox 1.4435 (AISI 316L) o Hastelloy® 2.4602 (UNS N06022)
Tasso di perdita: 1×10⁻⁸ mbar·L/s
Diametro orifizio sede: 3.5 mm
Marcatura: Marcatura TPED, numero valvola, data di produzione, connessioni, 3 stelle

Specifiche tecniche

• Tipo di gas — UHP gas altamente ossidanti/reattivi
• Connessioni — Secondo norme (inter‑)nazionali o specifiche cliente
• Pressione di esercizio — 150 bar
• Portata — CV = 0.28
• Intervallo di temperatura — -40 a +65 °C
• Materiali corpo — Acciaio inox 1.4435 (AISI 316L) o Hastelloy® 2.4602 (UNS N06022)
• Tasso di perdita — 1×10⁻⁸ mbar·L/s
• Diametro orifizio sede — 3.5 mm
• Marcatura — Marcatura TPED, numero valvola, data di produzione, connessioni, 3 stelle
