Frantumatore a dischi DM 200

per studiopilotada laboratorio

Panoramica
Grazie al design robusto, il Mulino a dischi DM 200 è adatto per laboratori, impianti pilota e controllo qualità in linea delle materie prime. Il DM 200 raggiunge la granulometria desiderata in pochi minuti e può essere impiegato in configurazioni combi per alimentazioni fino a 60 mm.

Vantaggi del prodotto

• elevata capacità di frantumazione
• risultati riproducibili grazie alla precisa regolazione del gioco
• camera di macinazione articolata per una pulizia agevole
• dischi di macinazione a lunga durata
• diversi materiali dei dischi per evitare contaminazioni
• connettore per aspirazione polveri
• può essere combinato con la Frantumatrice a mascelle BB 250 o BB 200

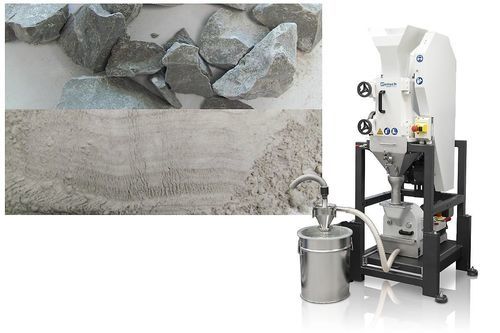

Preparazione del campione in due fasi (unità combinata)
L'unità combinata, composta dalla Frantumatrice a mascelle BB 250 e dal Mulino a dischi DM 200 collegati tramite un separatore ciclone, consente una preparazione dei campioni automatizzata e continua. Il materiale viene trasportato dalla frantumatrice al mulino a dischi, permettendo di trattare grandi dimensioni di alimentazione fino a una finezza finale definita in un unico passaggio. Questo processo in due fasi è raccomandato per materiali duri o fragili che richiedono una riduzione grossolana seguita da macinazione fine. L'unità combinata riduce le operazioni manuali, i tempi di processo e le emissioni di polvere, garantendo risultati riproducibili per agricoltura, cemento, settore minerario, analisi metalli preziosi, ricerca sui materiali e analisi ambientali.

Esempio di applicazione dell'unità combinata

• Regolazione del gioco nella frantumatrice a mascelle: 2 mm
• Regolazione del gioco nel mulino a dischi: 0,2 mm
• Dimensione di alimentazione: 60 mm
• Finitura finale: 200 μm
• Quantità di campione: 1 kg
• Tempo di processo: 10 min

Sistema ciclone
Il Sistema Ciclone RETSCH migliora efficienza, precisione e sicurezza nella preparazione dei campioni ed è adattabile agli strumenti esistenti.

• Recupero totale del campione
  Eliminare le perdite di campione durante la frantumazione con il ciclone per garantire risultati accurati e riproducibili.
• Maggiore sicurezza per l'operatore
  Il ciclone riduce l'esposizione alla polvere, rendendo l'ambiente di lavoro più sicuro.

Esempi di applicazione

• bauxite
• clinker di cemento
• gesso
• chamotte
• carbone
• coke
• calcestruzzo
• rifiuti da costruzione
• ceramiche dentali
• campioni di suolo essiccati
• carote di perforazione
• porcellana elettrotecnica
• leghe ferro
• vetro
• granito
• gesso (gypsum)
• idrossiapatite
• minerali
• quarzo
• fanghi di depurazione
• ceramiche sinterizzate
• scorie
• terreni
• steatite
• ... (e materiali simili)

Principio di funzionamento
Il materiale in ingresso entra nella camera a prova di polvere dalla tramoggia e viene introdotto centralmente tra due dischi di macinazione verticali. Un disco mobile ruota contro uno fisso e aspira il materiale. La riduzione si ottiene mediante pressione e attrito. L'ingranamento progressivo dei dischi effettua una pre-frantumazione; la forza centrifuga sposta le particelle verso le regioni esterne dei dischi per la macinazione fine. Il campione lavorato esce attraverso il gioco di macinazione e viene raccolto. La larghezza del gioco è regolabile continuamente durante il funzionamento tra 0,05 (o 0,1 a seconda della configurazione) e 5 mm; una finestra di osservazione permette di controllare il regolaggio.

Dati tecnici

• Applicazioni: frantumazione preliminare e fine
• Aree di impiego: chimica/plastiche, materiali da costruzione, ingegneria/elettronica, geologia/metallurgia, vetro/ceramica
• Materiale in ingresso: medio-duro, duro, fragile
• Principio di riduzione dimensionale: pressione, attrito
• Dimensione di alimentazione*: < 20 mm
• Finitura finale*: 50 µm (dischi in acciaio temprato); 100 µm (carburo di tungsteno o ossido di zirconio)
• Velocità a 50 Hz (60 Hz): 440 min-1 (528 min-1)
• Materiali degli utensili di macinazione: ossido di zirconio, acciaio temprato, carburo di tungsteno, acciaio manganese
• Regolazione del gioco: continua, 0,05 - 5 mm
• Senso di rotazione: reversibile per estendere la vita dei dischi
• Capacità del collettore: 2,5 l
• Trasmissione: motore a ingranaggi trifase
• Potenza motore: 1,5 kW
• Alimentazione elettrica: diverse tensioni
• Connessione di alimentazione: trifase
• Indice di protezione: IP 55
• Dimensioni L x A x P chiuso: 440 x 400 x 870 mm
• Peso netto: ~ 140 kg
• Normative: CE
• *a seconda del materiale di alimentazione e della configurazione/ impostazioni dello strumento
