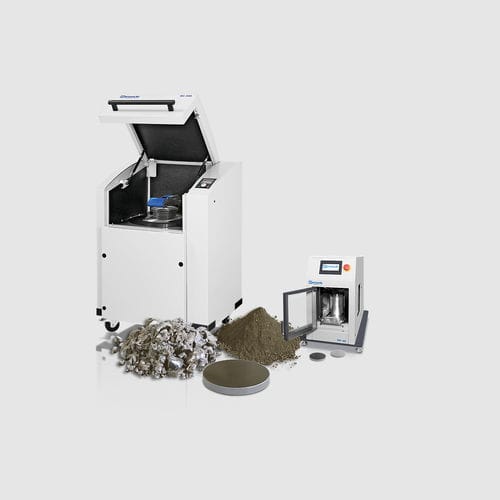

Frantumatore a dischi RS 200

a trattamento discontinuoda laboratorioper preparazione di provini

Panoramica
Nessun macinatore eguaglia la velocità di un mulino a disco vibrante nella preparazione di campioni per analisi spettroscopiche. Il mulino a disco vibrante RS 200 è progettato per la pulverizzazione rapida e riproducibile di materiali di campione duri, fragili e fibrosi fino a una finezza analitica. L'RS 200 funziona in modo stabile e regolare, anche con set di macinazione pesanti e a massima velocità, grazie al suo potente Stabilized-Plane-Drive. Raggiunge dimensioni di macinazione tra 20 e 100 micron in pochi secondi con eccellente riproducibilità.

Punti salienti / Caratteristiche

• Tempi di macinazione molto brevi, tipicamente 60–180 secondi per ottenere ~100 µm
• Design ergonomico con maniglie per una facile movimentazione dei vasi di macinazione
• Sistema di serraggio a sgancio rapido per un fissaggio comodo e sicuro del set di macinazione
• Riduzione automatica della velocità per set in agata e carburo di tungsteno
• Potente Stabilized-Plane-Drive per una migliore riproducibilità
• Velocità variabile regolabile continuamente da 700 a 1.500 rpm

Prestazioni e riepilogo dei test
Lo Stabilized-Plane-Drive consente la formazione estremamente rapida di schemi di movimento delle masse libere all'interno del vaso di macinazione, ottenendo maggiore finezza e una riproducibilità significativamente migliore. Nei test prestazionali l'RS 200 ha raggiunto un valore d90 di 106 µm dopo soli 15 secondi in un test di un quarto di minuto e mostra una bassa deviazione standard per d90 dopo brevi tempi di macinazione, fattore critico per misurazioni XRF riproducibili.

Parametri di macinazione (esempio)

• Vaso di macinazione: 100 ml
• Campione (esempio): clinker di cemento 0,85–3,15 mm
• Velocità: massima (1200 rpm mostrati nel test)
• Tempo di macinazione: 60 s (Figura 1), 15 s (Figura 2 nei test)

Funzionamento e movimentazione
Il funzionamento è ergonomico e semplice: i vasi di macinazione sono dotati di maniglie per trasportare i vasi pesanti al mulino e farli scorrere su una guida nella stazione di macinazione. Un dispositivo di serraggio fissa saldamente il vaso con meno forza e un sensore controlla la corretta posizione del vaso. I parametri di macinazione si inseriscono con un solo pulsante, è possibile memorizzare fino a 10 combinazioni di parametri e la guida menù è disponibile in più lingue. Un display grafico a colori mostra informazioni di servizio e funzionamento.

Set di macinazione
I set di macinazione sono sviluppati per elevata produttività e notevole stress meccanico. Caratteristiche principali:

• Fissaggio sicuro antiscivolo con dispositivi di sicurezza integrati su coperchio e base
• Interspazio tra ciotola e bordo del coperchio per una facile apertura
• Tenuta ottimale con O-ring
• Giacca protettiva in acciaio inox per ciotole in agata, ossido di zirconio e carburo di tungsteno
• Identificazione del set (numero articolo, materiale e volume)
• Campo di marcatura per informazioni sul campione
• Disponibile in 3 misure e 5 materiali

Pacco potente per analisi XRF
Per risultati XRF accurati e riproducibili è necessaria una distribuzione granulometrica uniforme e un pastiglia pressata densa. L'RS 200 fornisce la rapida pulverizzazione necessaria per raggiungere questi obiettivi di preparazione del campione per l'analisi XRF.

Materiali di campione tipici
I mulini a disco vibranti RETSCH pulverizzano rapidamente materiali quali cemento, clinker di cemento, ceramica, carbone, coke, calcestruzzo, corindone, vetro, ossidi metallici, minerali, minerali grezzi, silicati, scorie, suolo e materiali simili da mediamente duri a duri, fragili o fibrosi.

Principio di funzionamento
Il RS 200 commina mediante pressione e attrito. Il set di macinazione è fissato saldamente alla piastra vibrante con una leva a sgancio rapido e sottoposto a vibrazioni orizzontali circolari. La forza centrifuga che agisce sugli anelli di macinazione provoca forze estreme di pressione e attrito sul campione, producendo una finezza analitica in 1–3 minuti. Le vibrazioni circolari sono generate da un motore trifase da 1,5 kW controllato in frequenza. Un sensore riconosce i set in agata e limita la velocità per evitare danni. Il coperchio della camera di macinazione, insonorizzato, dispone di un interblocco di sicurezza e può essere aperto solo a macchina ferma.

Dati tecnici
Applicazioni: riduzione di dimensione, miscelazione, triturazione
Campo di applicazione: materiali da costruzione; ambiente / riciclo; geologia / metallurgia; vetro / ceramica
Materiale di alimentazione: medio-duro, duro, fragile, fibroso
Principio di riduzione: pressione, attrito
Dimensione di alimentazione*: < 15 mm
Finitura finale*: < 20 µm
Capacità per batch / quantità*: 15–250 ml a seconda delle dimensioni del set di macinazione
Velocità a 50 Hz (60 Hz): 700–1.500 min-1, regolabile continuamente
Materiale degli utensili di macinazione: acciaio temprato, carburo di tungsteno, agata, ossido di zirconio, acciaio 1.1740 (opzione senza metalli pesanti)
Volumi vasi: 50 ml / 100 ml / 250 ml
Impostazione del tempo di macinazione: digitale, 00:01 a 99:59
SOP memorizzabili: 10
Trasmissione: motore asincrono trifase con convertitore di frequenza
Potenza d'ingresso: 1,5 kW
Dati di alimentazione elettrica: diverse tensioni (configurabile)
Collegamento di alimentazione: monofase
Grado di protezione: IP 20
L x A x P chiuso: 836 x 1220 x 780 mm
Peso netto: ~225 kg (senza set di macinazione)
Norme: CE

Caratteristiche / Specifiche tecniche

• Modello: RS 200
• Potenza motore: 1,5 kW motore trifase a controllo di frequenza
• Gamma di velocità: 700–1.500 min-1 (regolabile in continuo)
• Volumi vasi: 50 ml, 100 ml, 250 ml
• Finitura finale (tipica): < 20 µm (a seconda del materiale e configurazione)
• Capacità per batch: 15–250 ml a seconda del set
• Materiali per gli utensili: acciaio temprato, carburo di tungsteno, agata, ossido di zirconio, acciaio 1.1740
• SOP memorizzabili: 10
• Dimensioni (chiuso): 836 x 1220 x 780 mm
• Peso netto: ~225 kg (senza set di macinazione)
• Protezione: IP 20
