Frantumatore a ganascia BB 200

a dischidi campioniin continuo

Panoramica del prodotto Il frantoio a mascelle BB 200 di RETSCH è un'apparecchiatura a alimentazione forzata, montata a pavimento, progettata per operazioni di frantumazione preliminare e continue. Accetta dimensioni di alimentazione fino a 90 mm e garantisce una capacità fino a 300 kg/h. La distanza della mascella è regolabile in continuo da 0 a 30 mm, consentendo particelle fino a 2 mm a seconda del materiale e delle impostazioni. I campioni piccoli possono essere trattati a batch; per quantitativi maggiori è possibile funzionamento continuo con raccolta del materiale in un raccoglitore rimovibile.

Robusto e versatile — Caratteristiche principali

• Elevate prestazioni di frantumazione per un'ampia gamma di materiali
• Varietà di materiali degli utensili per processi privi di contaminazione
• Compensazione dell'usura con regolazione del punto zero
• Regolazione continua della distanza con scala per risultati riproducibili
• Camera di frantumazione facile da pulire
• Adatto per funzionamento continuo e integrazione in linee di processo
• Predisposizione per aspirazione polveri

Accessori e opzioni Mascelle e piastre d'usura disponibili in diversi materiali da scegliere in base al campione e all'analisi da eseguire:

• Acciaio al manganese
• Acciaio inossidabile
• Carburo di tungsteno
• Acciaio 1.1750 (per macinazione priva di metalli pesanti)

Versioni senza metalli pesanti e versioni speciali RETSCH fornisce versioni senza metalli pesanti. Una versione speciale per materiali semiconduttori comprende rivestimento in plastica della tramoggia di alimentazione e del recipiente, nonché mascelle e piastre d'usura in carburo di tungsteno per evitare il contatto del campione con superfici metalliche.

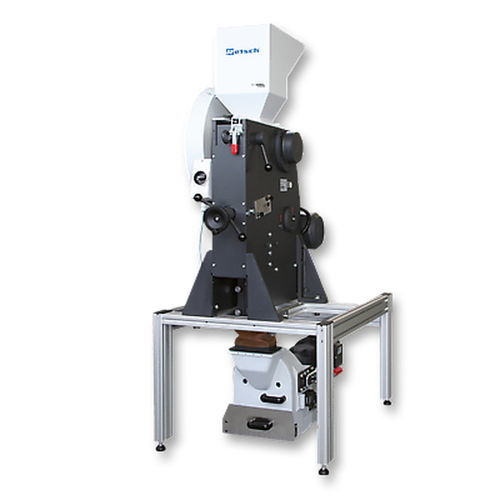

Pre- e macinazione fine continua Per macinazione continua e rapida fino a finezza analitica, il BB 200 può essere montato sopra il mulino a dischi RETSCH DM 200 e collegato tramite una canalina. Questo consente di ridurre in un'unica passata campioni fino a 90 mm a dimensioni molto più fini.

Principio di funzionamento Il materiale viene alimentato tramite una tramoggia anti-rimbalzo nella camera di frantumazione, dove la riduzione dimensionale avviene tra una mascella fissa e una mobile azionata da un albero eccentrico. Il movimento ellittico e la massa volanica garantiscono un funzionamento regolare. Una rondella Belleville integrata nell'azzeramento della mandrino fornisce protezione da sovraccarichi. I cuscinetti a strisciamento sono privi di manutenzione e lubrificazione.

Materiali di campione tipici Adatto per frantumazione preliminare di materiali da costruzione, minerali, granito, ceramiche ossidiche, quarzo, scorie, silicio, carbone, leghe di tungsteno, clinker di cemento, ecc.

Caratteristiche / specifiche tecniche

• Applicazioni: frantumazione grossolana e pre-frantumazione
• Campo di applicazione: chimica / plastica, materiali da costruzione, ingegneria / elettronica, ambiente / riciclaggio, geologia / metallurgia, vetro / ceramica
• Materiale di alimentazione: medio-duro, duro, fragile, tenace
• Principio di riduzione della dimensione: pressione
• Dimensione di alimentazione*: < 90 mm
• Finezza finale*: < 2 mm
• Resa*: 300 kg/h
• Materiale degli utensili: acciaio al manganese, acciaio inossidabile, carburo di tungsteno, acciaio 1.1750 (per macinazione senza metalli pesanti)
• Larghezza mascella: 90 x 90 mm
• Regolazione apertura: 0 - 30 mm
• Indicatore apertura: scala
• Regolazione punto zero: sì
• Tramoggia articolata: sì
• Unità di estrazione polveri: sì
• Cuscinetto a strisciamento senza manutenzione/lubrificazione: sì
• Versione per linea di processo: opzionale
• Capacità raccoglitore: 5 l
• Trasmissione: motore monofase / trifase
• Potenza: 1,5 kW
• Dati di alimentazione elettrica: tensioni diverse
• Collegamento di alimentazione: monofase / triphase
• Indice di protezione: IP 54
• L x A x P chiuso: 450 x 1160 x 900 mm
• Peso netto: ~ 300 kg
• Norme: CE

*in funzione del materiale di alimentazione e della configurazione/impostazioni dello strumento
