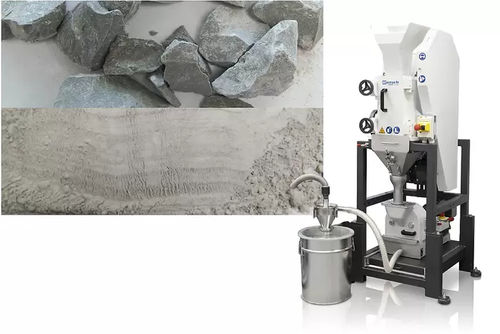

Frantumatore a ganascia BB 250

meccanicoin continuo

Panoramica
Il frantoio a mascelle BB 250 è progettato per accogliere dimensioni di carico elevate fino a 120 x 90 mm. La regolazione della fessura è continua da 0 a 30 mm, consentendo granulometrie finali inferiori a < 2 mm in funzione del materiale e delle impostazioni. La capacità può raggiungere fino a 300 kg/h. BB 250 offre una gestione semplice, pulizia agevole e funzionamento sia discontinuo che continuo. Una porta frontale permette l'accesso diretto alla camera di frantumazione a un'altezza ergonomica. La tramoggia rimovibile con protezione anti-schizzo, la connessione per l'aspirazione polveri e la protezione contro il sovraccarico meccanico garantiscono un funzionamento sicuro e a bassa emissione di polvere. Una scala indica l'usura delle mascelle per la pianificazione della manutenzione.

Caratteristiche principali

• Accetta dimensioni di carico fino a 120 x 90 mm
• Regolazione continua della fessura 0 - 30 mm
• Granulometria finale fino a < 2 mm (in base a materiale e impostazioni)
• Portata fino a 300 kg/h (in base a materiale e configurazione)
• Porta frontale per facile accesso e pulizia della camera di frantumazione
• Regolazione continua della fessura con scala per risultati riproducibili
• Contenitore di raccolta con uscita per funzionamento continuo
• Connessione per aspirazione delle polveri
• Scala per indicare l'usura delle mascelle
• Selezione di tramogge e contenitori di raccolta per applicazioni specifiche

Robusto e versatile - Punti salienti aggiuntivi

• Ampia gamma di materiali per lavorazioni senza contaminazione
• Protetto contro sovraccarichi meccanici
• Concetto modulare di telaio/corpo adatto a molte applicazioni
• Disponibile in modalità batch e in funzionamento continuo

Accessori e opzioni

• Mascelle e piastre d'usura in diversi materiali: acciaio al manganese; acciaio inossidabile; carburo di tungsteno; acciaio per macinazione senza metalli pesanti; acciaio inossidabile 316L; NiHard4
• Tre tipi di tramoggia tra cui tramoggia di carico opzionale fino a 10 L e tramogge speciali per carote di perforazione o materiali sfusi di grandi dimensioni con coperchio anti-schizzo
• Opzioni recipiente di raccolta: standard fino a 10 L; imbuto con uscita per funzionamento continuo; recipiente ad alto volume (fino a 26 L) con flangia flessibile e carrello su ruote per gestione senza polvere
• Sistema cyclone per recupero totale del campione e riduzione delle emissioni di polvere; può essere retrofit

Unità Combi (preparazione del campione in due fasi)
Il BB 250 può essere combinato con il molino a disco DM 200 tramite un separatore cyclone per consentire una preparazione continua e automatizzata del campione. Il materiale viene trasportato direttamente dal frantoio a mascelle al molino a disco, permettendo di processare grandi dimensioni di carico in un unico passaggio fino a una finezza definita. Questa configurazione in due fasi è ideale per materiali duri o fragili che richiedono una riduzione grossolana iniziale seguita da una macinazione fine.

Esempio di applicazione dell'Unità Combi

• Regolazione fessura frantoio a mascelle: 2 mm
• Regolazione molino a disco: 0,2 mm
• Dimensione di alimentazione: 60 mm
• Finezza finale: 200 μm
• Quantità campione: 1 kg
• Tempo di processo: 10 min

Materiali campione tipici
Materiali da costruzione, minerali, granito, ceramiche ossidate, quarzo, scorie, silicio, carbone, leghe di tungsteno, clinker di cemento, catalizzatori, carote di perforazione e materiali simili da mediamente duri a duri, fragili o tenaci.

Principio di funzionamento
Il BB 250 è un frantoio a caricamento forzato. Il materiale passa attraverso una tramoggia anti-rimbalzo nella camera di triturazione. La riduzione dimensionale avviene nell'area a cuneo tra la mascella fissa e la mascella mobile azionata da un albero eccentrico. Il moto ellittico comprime e frantuma il campione che si muove verso la fessura di scarico per gravità; quando il pezzo è più piccolo della fessura, cade in un contenitore estraibile. La regolazione continua della fessura con scala garantisce una riduzione dimensionale ottimale e riproducibile.

Dettagli prodotto (informazioni tabulari)
Applicazioni: frantumazione grossolana e pre-frantumazione
Campo di applicazione: chimica/plastiche, materiali da costruzione, ingegneria/elettronica, ambiente/riciclaggio, geologia/metallurgia, vetro/ceramica
Materiale di carico: medio-duro, duro, fragile, tenace
Principio di riduzione: pressione
Dimensione di alimentazione*: < 120 x 90 mm
Finezza finale*: < 2 mm
Portata*: 300 kg/h
Materiale degli utensili di macinazione: acciaio al manganese; acciaio inossidabile; carburo di tungsteno; acciaio per macinazione senza metalli pesanti; acciaio inossidabile 316L; NiHard4
Larghezza mascella: 120 x 90 mm
Regolazione fessura: 0 - 30 mm
Display fessura: scala
Regolazione punto zero: 3,4 mm
Display usura: 4,6 mm
Tramoggia rimovibile: 6,9 mm
Unità di aspirazione polveri: sì
Lubrificazione centrale: no
Versione per linea di processo: opzionale
Capacità raccoglitore: 10 L
Telaio di base: vario frame (regolabile per frantumazione continua)
Azionamento: motore trifase
Potenza: 3,0 kW
Dati alimentazione elettrica: tensioni diverse
Collegamento: trifase
Grado di protezione: IP 55
L x A x P chiuso: 695 x 1399 x 719 mm
Peso netto: ca. 350 kg
Norme: CE
*in base al materiale di alimentazione e alla configurazione/impostazioni dello strumento

Specifiche tecniche

• Modello: BB 250
• Larghezza mascella: 120 x 90 mm
• Dimensione di alimentazione: < 120 x 90 mm
• Regolazione fessura: 0 - 30 mm (continuo)
• Finezza finale (in base al materiale): < 2 mm
• Portata (in base al materiale): fino a 300 kg/h
• Potenza: 3,0 kW (motore trifase)
• Capacità raccoglitore: 10 L (standard)
• Grado di protezione: IP 55
• Peso netto: ca. 350 kg
• Aspirazione polveri: possibile (collegamento previsto)
• Opzioni materiali mascelle: acciaio al manganese; acciaio inossidabile; carburo di tungsteno; acciaio per macinazione senza metalli pesanti; acciaio inossidabile 316L; NiHard4
• Norme: CE
