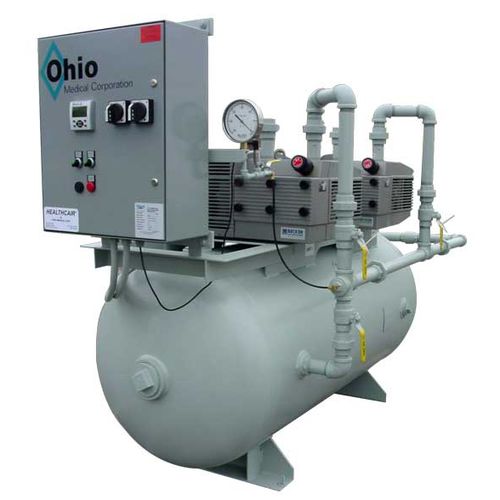

Il sistema di vuoto Ohio Medical Oil-Less Rotary Vane, conforme a NFPA 99, è composto da pompe a motore elettrico, ricevitore di vuoto e sistema di controllo elettrico. I componenti sono assemblati in modo modulare per adattarsi alla maggior parte delle porte esistenti. Il sistema comprende tubazioni e cablaggi di interconnessione per fornire un pacchetto operativo funzionale con collegamenti elettrici e idraulici sul luogo di installazione. L'unità confezionata è testata in fabbrica prima della spedizione e garantita per un periodo di 30 mesi dalla data di spedizione o di 24 mesi dalla data di avviamento.
Modulo pompa per vuoto
Le pompe per vuoto rotative a palette senza olio sono monostadio, raffreddate ad aria, con palette in grafite autolubrificanti. Il gruppo della pompa per vuoto comprende un filtro di ingresso integrato, una valvola di regolazione del vuoto, una valvola di non ritorno, una valvola di isolamento della pompa, una valvola di isolamento della sorgente e un connettore flessibile
Ricevitore del vuoto
Il ricevitore del vuoto è costruito secondo gli standard ASME, è classificato per il vuoto completo e comprende un by-pass valvolato, una valvola di scarico manuale, un vacuometro e l'etichetta National Board.
Controlli del sistema
Il sistema di controllo elettrico del motore, conforme agli standard UL, è privo di fusibili ed è alloggiato in una struttura NEMA 12. La funzione "Continuous On Demand" arresta il funzionamento dei motori durante i periodi di bassa o nulla richiesta. I controlli comprendono comandi individuali autoprotetti per motori combinati con protezione da cortocircuito, monofase e sovraccarico termico, tecnologia Soft Start, trasformatori individuali per circuiti di controllo a 120 volt con protezione primaria e secondaria senza fusibili
---
