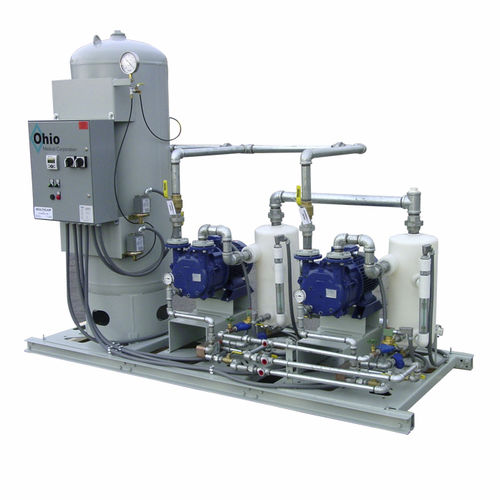

Sistema di vuoto medico LP3B-T2

ad anello liquidolubrificato

Il sistema di vuoto a ricircolo parziale Ohio Medical, conforme alla norma NFPA 99, è costituito da pompe per vuoto ad anello liquido non pulsanti azionate da motore elettrico, ricevitore per vuoto ASME, sistema di controllo elettrico, tubazioni e cablaggio di interconnessione. I componenti sono assemblati in modo modulare per adattarsi alla maggior parte delle porte esistenti e sono progettati per la manutenzione. L'unità confezionata è testata in fabbrica prima della spedizione e garantita per un periodo di 30 mesi dalla data di spedizione o di 24 mesi dalla data di avviamento. Modulo della pompa per vuoto Ogni pompa per vuoto ad anello liquido ha un corpo in ghisa, una girante in acciaio inox e tenute meccaniche, ed è azionata direttamente da un motore TEFC. Gli accessori di aspirazione della pompa comprendono una valvola di non ritorno in ingresso, una valvola di isolamento e un connettore flessibile in ingresso. Gli accessori di scarico della pompa comprendono un separatore aria/acqua di scarico in polietilene ad alta densità che funge anche da serbatoio di ricircolo parziale. Il serbatoio di ricircolo è dotato di un sensore di livello combinato a due stazioni e di un vetro ottico per mantenere il livello corretto del liquido. Gli sfiati del separatore di mandata della pompa sono collegati a collettori e viene fornito un connettore flessibile per l'installazione in cantiere, per facilitare il collegamento delle tubazioni di sfiato all'esterno dell'edificio. Il controllo del liquido di ricircolo è interattivo attraverso un sensore di temperatura, con un intervallo compreso tra 75°F e 90°F. Ogni linea del liquido di ricircolo comprende un filtro e una valvola di isolamento/regolazione del flusso. Le linee dell'acqua di reintegro comprendono un filtro, una valvola di regolazione, una valvola solenoide con valvola di adescamento manuale e un connettore flessibile.
