Tubo per fabbricazione di dispositivi medicali

per aterectomiaper fabbricazione di cateteriPTFE

Panoramica

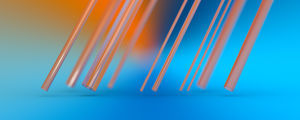

Nordson MEDICAL offre una vasta e versatile gamma di tubi in poliimide a parete sottile per applicazioni in dispositivi medici. I tubi in poliimide forniscono opzioni a parete molto sottile, diametri interno ed esterno a tolleranze ristrette, eccellente isolamento elettrico, resistenza in colonna, resistenza ad alte temperature e molteplici configurazioni a strati/composite.

Caratteristiche chiave di selezione

• Spessore della parete molto sottile
• Diametri interno ed esterno a tolleranze strette
• Eccellenti proprietà di isolamento elettrico
• Rigidità e resistenza in colonna se richiesto
• Capacità di sopportare temperature molto elevate
• Molteplici stratificazioni e configurazioni composite personalizzate (dozzine di combinazioni)

Applicazioni

• Guaina di ritenuta per stent autoespandibili
• Lume di gonfiaggio per palloni
• Lume di aspirazione per dispositivi di aterectomia
• Materiale di rivestimento per lumi contenenti fili di guida del catetere
• Progetti di guidewire a basso diametro o guaine esterne per guidewire
• Applicazioni di tubi resistenti ad alte temperature o a radiazioni gamma
• Applicazioni che richiedono alta resistenza alla trazione, trasmissione della coppia o rigidità in colonna
• Rivestimento di fili di precisione

Configurazioni
Gamma completa di tubi in poliimide su misura e a tolleranze strette con numerose configurazioni per soddisfare le esigenze applicative.

• Oltre 200 configurazioni di tubi in poliimide a tolleranze strette
• Intervallo di diametri interni (ID): 0.004\"–0.085\" (con incrementi di 0.001\")
• Spessori delle pareti: spesso, sottile e ultrasottile (0.0005\"–0.0100\")
• Colori: ambra (trasparente) e disponibili in nero, verde, giallo, rosso e altri

Tubi compositi
I tubi in poliimide possono essere miscelati, intrecciati o stratificati con più polimeri per ottenere prestazioni mirate.

• Strato a bassa frizione interno o esterno
• Strato esterno termoplastico fusibile
• Raggio di piegatura migliorato
• Eccellente trasmissione della coppia quando intrecciato

Materiali compositi e stratificazioni

• Oltre 80 combinazioni di strati
• I materiali includono PTFE, Nylon, Pebax®, Poliuretano, Polifenilsulfone e Poliimide

Rivestimenti di precisione per fili
La poliimide è adatta per i rivestimenti dei fili quando sono richiesti isolamento elettrico, tolleranze di precisione, resistenza chimica e alle alte temperature, pareti sottili e alta resistenza.

• Alta resistenza dielettrica
• Tolleranze di precisione
• Resistenza a prodotti chimici e alte temperature
• Spessore della parete sottile
• Alta resistenza

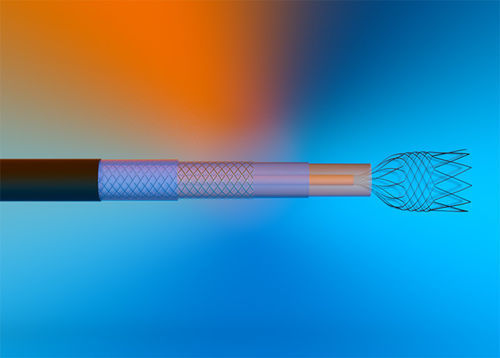

Tubi rinforzati con treccia
Le configurazioni rinforzate con treccia comprendono quattro o più strati con una treccia metallica al centro per aumentare coppia, resistenza alla trazione e resistenza al collasso.

• Intervallo ID (esempi trecciati): 0.013\"–0.074\"
• Intervallo spessore parete (esempi trecciati): 0.002\"–0.008\"
• Intervallo ID su misura: 0.004\"–0.420\"
• Intervallo spessore parete su misura: 0.0005\"–0.010\"

Informazioni tecniche — Specifiche dei tubi in poliimide (tabella riassuntiva)
Intervallo ID: 0.004\"–0.085\" (0.102 mm–2.159 mm)
Intervallo spessore parete: 0.0005\"–0.0100\" (0.0127 mm–0.2540 mm)
Tolleranza OD: ±0.0002\"–±0.0005\" (±0.0051 mm–±0.0127 mm)
Lunghezza: Standard: 36\"–55\"; Massima: 32' ; Taglio su misura: 0.020\"–73.0\" (per tubi con almeno 0.001\" di spessore parete e OD di 0.0125\"–0.0770\")
Colore: Ambra (trasparente); può essere prodotto in vari colori tra cui nero, verde, giallo, rosso e altri
Stampa: Può essere stampato con tecniche convenzionali

Proprietà del materiale (valori di esempio)
Tipo di polimero: Thermoset
Resistenza alla trazione: 20,000 psi (minimo)
Allungamento a rottura: 30% min
Modulo di elasticità: 310 kpsi
Resistenza dielettrica: 4000 V/.001\"
Assorbimento di umidità: 0.841 wt% (24 ore)
Temperatura di fusione: n/a
Intervallo termico: -269°C–400°C (-452°F–752°F)
Conduttività termica: 0.471 W/m*K
Coefficiente di attrito: 0.5 (secco, dinamico)

Caratteristiche dei tubi in poliimide a parete sottile

• Conforme USP Class VI
• Chimicamente inerte
• Eccellente resistenza chimica
• Eccellente trasmissione della coppia
• Eccellente resistenza in colonna
• Non fusibile
• ID microsize
• Opzioni trasparenti (ambra)

Caratteristiche / specifiche tecniche

• Intervallo ID: 0.004\"–0.085\" (0.102 mm–2.159 mm)
• Intervallo spessore parete: 0.0005\"–0.0100\" (0.0127 mm–0.2540 mm)
• Tolleranza OD: ±0.0002\"–±0.0005\" (±0.0051 mm–±0.0127 mm)
• Lunghezza: Standard 36\"–55\"; Massima 32' ; Taglio su misura 0.020\"–73.0\" (con le limitazioni indicate)
• Colori: Ambra (trasparente), nero, verde, giallo, rosso, altri
• Tipo di polimero: Thermoset
• Resistenza alla trazione: ≥20,000 psi
• Allungamento a rottura: ≥30%
• Modulo: ~310 kpsi
• Resistenza dielettrica: 4000 V/.001\"
• Intervallo termico: -269°C a 400°C
• Conduttività termica: 0.471 W/m*K
• Coefficiente di attrito (secco, dinamico): 0.5
• Conformità/Attributi: Conforme USP Class VI, chimicamente inerte, eccellente resistenza chimica, alta trasmissione della coppia e resistenza in colonna, non fusibile
