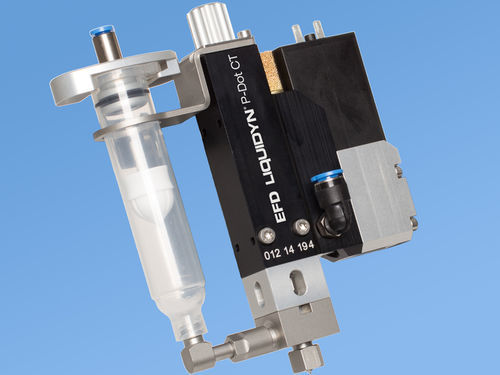

Distributore per fluidi per operazioni di assemblaggio Liquidyn P-Dot

per grassi

Panoramica
Progettata per fluidi da viscosità media a elevata, la valvola a getto pneumatica Liquidyn® P‑Dot garantisce depositi precisi e ripetibili sotto forma di punti, cordoli e linee. Intervalli di attivazione molto brevi (< 1 ms) permettono depositi di basso volume (3 nL–200 nL) a frequenze fino a 150 Hz. Le parti a contatto con il fluido (ugelli, punterie, raccordi) sono separabili dall'attuatore e facilmente intercambiabili per una manutenzione rapida.

Caratteristiche principali

• Intervallo volume di deposito: circa 3 nL a 200 nL.
• Frequenze di erogazione fino a 150 Hz; intervalli di attivazione < 1 ms.
• Adatta a fluidi da media a elevata viscosità (epossidici, grassi, oli, materiali anaerobici, ecc.).
• Azionamento pneumatico con controllo elettropneumatico a impulso a bassa tensione (24 VDC).
• Normalmente chiusa (NC) a riposo per evitare erogazioni non volute.
• Componenti a contatto con il fluido facilmente intercambiabili per manutenzione e personalizzazione rapide.
• Opzioni di controllo: controller Liquidyn V200 o PLC fornito dal cliente.
• Progettata per l'ambiente produttivo industriale e per contenere il costo totale di proprietà.

Opzioni di sistema e accessori

• Sistema completo: controller Liquidyn V200 e serbatoio fluido (o comando tramite PLC).
• Prodotto correlato: Liquidyn P‑Jet (per fluidi a viscosità inferiore con frequenze superiori).
• Accessori: barriera laser, stazione di pulizia a getto, booster di pressione del fluido, serbatoi con indicatore digitale.

Risorse e documenti

• Datasheet e manuale operativo disponibili.
• Video istruttivi: manutenzione (sostituzione punteria, pulizia, rimontaggio) e dimostrazioni di erogazione.

Numeri di parte
Parte # | Descrizione | Specifica
7825002 | Attuatore Liquidyn P‑Dot CT | Adatto per fluidi da media a alta viscosità; velocità ciclo fino a 150 Hz.

Specifiche tecniche

• Volume di deposito: circa 3 nL a 200 nL.
• Frequenza massima: fino a 150 Hz (dipende dall'applicazione).
• Intervallo di attivazione: < 1 ms.
• Azionamento: elettropneumatico, impulso 24 VDC.
• Stato: normalmente chiusa (NC) a riposo.
• Compatibilità fluidi: viscosità media‑alta.
• Manutenzione: parti a contatto con il fluido separabili dall'attuatore; ugelli, punterie e raccordi intercambiabili.
• Controllo: Liquidyn V200 o PLC cliente.
• Applicazioni tipiche: deposizione di punti, cordoli e linee in automotive, elettronica e assemblaggio industriale.
