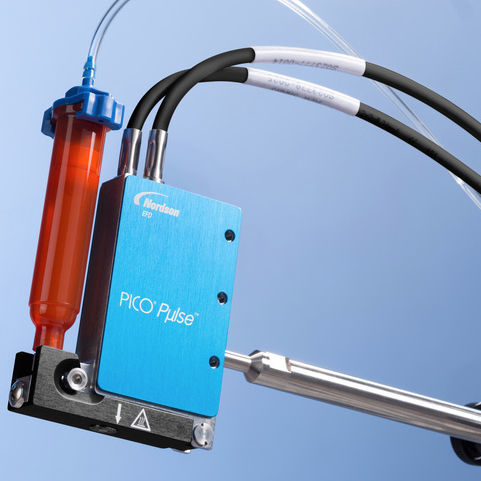

Valvola a getto PICO Pµlse®

per applicazioni mediche

Panoramica
La valvola a getto PICO Pµlse offre microdosaggio non a contatto, rapido e preciso su superfici irregolari e punti difficili da raggiungere. Riduce la turbolenza per garantire dimensioni di deposito costanti, posizionamento accurato e controllo processo stabile.

Caratteristiche principali

• Jetting non a contatto ad alta velocità e alta precisione: funzionamento continuo fino a 1000 Hz, raffiche fino a 1500 Hz (con impostazioni condizionali approvate).
• Capacità di deposito fino a 0,5 nL per microdepositi ripetibili.
• Assiemi corpo fluido modulari e intercambiabili per coprire ampia gamma di viscosità e requisiti produttivi.
• Gancio senza utensili per rimozione rapida delle parti a contatto con il fluido, riducendo i tempi di manutenzione a pochi secondi.
• Prestazioni termiche migliorate per stabilizzare la viscosità e uniformare i depositi.
• Migliore controllo di corsa e temporizzazione con il controller PICO Toµch.
• Orifizi disponibili da 50 a 600 µm; progettata per operare su superfici irregolari senza movimento assiale Z.

Punti salienti / Funzionalità

• Prestazioni di getto piezoelettrico leader per rapporto velocità/precisione.
• Design modulare e orientato alla manutenzione per ambienti produttivi.
• Compatibile con un'ampia gamma di fluidi di assemblaggio (adesivi, resine, rivestimenti).
• Variante HD disponibile per applicazioni gravose.

Codici prodotto (estratto)
Valvola a getto PICO Pµlse
Parte #: 7361283 | Descrizione: PICO Pµlse Jet Valve HD | Specifica: Per applicazioni pesanti con velocità di ciclo superiori a 250 Hz.

Risorse (selezionate)

• Scheda tecnica: PICO Pµlse Data Sheet
• Guida alla selezione delle valvole di erogazione
• Dichiarazione di conformità PICO
• White paper: Contact vs. Jet Dispensing
• Manuale operativo e Guida rapida

Esempi di applicazione e media

• Video prodotto e dimostrazioni che mostrano funzionamento della valvola, pulizia ed esempi applicativi.

Note
Il microdosaggio non a contatto elimina la necessità del movimento sull'asse Z, aumentando il throughput; le frequenze in raffica superiori a quelle continue richiedono impostazioni condizionali approvate.

Specifiche tecniche

• Serie: PICO Pµlse®
• Volume minimo di deposito: ~0,5 nL
• Frequenza continua: fino a 1000 Hz
• Frequenza a raffica: fino a 1500 Hz (condizionale)
• Gamma diametri orifizio: 50–600 µm
• Design: parti a contatto con il fluido modulari e intercambiabili, chiusura senza utensili
• Compatibile con: controller PICO Toµch e altri sistemi Nordson EFD
• Uso previsto: produzione ad alta velocità, processi di assemblaggio di precisione
