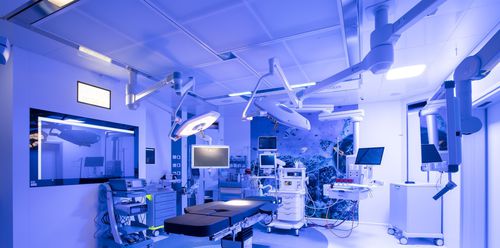

Flusso d'aria laminare per sala operatoria Airflow Ultra

integratoda soffittoorizzontale

Panoramica del prodotto
Nicfa Airflow Ultra è un sistema compatto e completamente automatizzato di flusso laminare e filtrazione progettato per sale operatorie critiche in classe ISO5. Integra una struttura in acciaio inox AISI304, filtri assoluti H14, monitoraggio ambientale continuo tramite il Nicfa Smart System e soluzioni che facilitano installazione, pulizia e manutenzione.

Caratteristiche principali

• Camera di miscelazione compatta con spessore totale di 350 mm, adatta all'installazione in controsoffitti e in spazi ristretti.
• Camera di miscelazione in acciaio inox AISI304 con possibilità di alimentazione da quattro lati; griglia di compressione interna per stabilità strutturale e ritenzione dei filtri.
• Filtri assoluti H14 (68 mm) con telai in alluminio, alloggiati orizzontalmente in una griglia di contenimento in acciaio inox per inserimento senza attrezzi; copertura fino al 92% della superficie del soffitto.
• Sistema a doppia guarnizione e doppia griglia di tenuta per evitare perdite o bypass di aria non filtrata.
• Griglie di contenimento motorizzate e indipendenti con compressione intelligente sincronizzata (bloccaggio automatico dei filtri) controllate dal Nicfa Controller o da sistemi esterni, consentendo una tenuta uniforme senza intervento manuale.
• Meccanismo di inclinazione integrato per un accesso sicuro alla camera di miscelazione, facilitando pulizia e sanificazione.

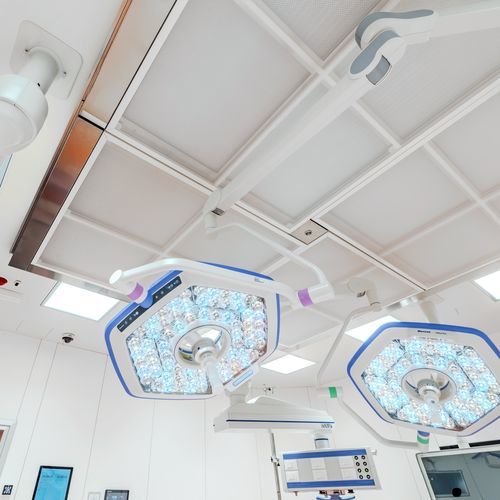

• Pannelli in tessuto tecnico Acotex microforato per distribuire l'aria sterile in modo uniforme; disponibili con maglia uniforme o differenziata per regolare con precisione il flusso laminare.
• Pannelli suddivisi in sezioni rimovibili per velocizzare la manutenzione quotidiana (rimozione, pulizia e reinstallazione rapide).

Nicfa Smart System (monitoraggio ambientale e intelligenza)
Il Nicfa Smart System monitora continuamente i parametri ambientali critici, li interpreta in tempo reale e adatta il flusso laminare, la filtrazione e i dispositivi di sanificazione per mantenere la conformità alla norma ISO 14644. Fornisce rilevamento, automazione, tracciabilità e strumenti per controllo, interazione e analisi strategica.

Parametri monitorati

• Temperatura ambiente e del flusso
• Umidità
• Differenziale di pressione
• Velocità del flusso
• Portate d'aria
• Contaminazione particellare

Funzionalità del Smart System

• Rilevamento anomalie con segnalazione immediata sull'interfaccia grafica per intervento rapido.
• Notifiche e allarmi per malfunzionamenti o situazioni di emergenza, inviati al personale tecnico in sede e remoto.
• Comunicazione e integrazione con i Building Management Systems (BMS) per scambio continuo di informazioni.
• Registrazione dati: tutti i parametri monitorati vengono memorizzati per analisi, valutazione delle prestazioni e conformità normativa, con opzioni di archiviazione locale, cloud o server ospedaliero.
• Accesso remoto per i tecnici per fornire supporto, regolare le impostazioni ed intervenire da remoto.
• Fascicolo ambientale digitale: integrazione con i sistemi di reportistica per documentare e rendere tracciabili le registrazioni delle condizioni ambientali.
• Nicfa Eyes: monitora l'area critica sotto il flusso laminare e attiva automaticamente l'unità di trattamento aria quando viene rilevato movimento; passa in modalità ECO in assenza di attività per ottimizzare i consumi.

Unità di ricircolo espandibile (opzionale)
Airflow Ultra può essere dotato di un'unità di ricircolo integrata per aumentare l'efficienza operativa, l'autonomia e il controllo climatico interno senza incidere significativamente sui consumi energetici. L'unità è realizzata in acciaio inox AISI304 con finitura in tecnopolimero e si installa in posizione remota su due lati della camera di miscelazione.

• Ogni modulo integra 2 ventilatori centrifughi a aspirazione singola, a trasmissione diretta, con giranti ad alte prestazioni.
• Motori GreenTech EC a rotore esterno, controllo elettronico integrato, efficienza superiore alla classe IE4, senza manutenzione; potenza motore fino a 0,75 kW e portata fino a 1500 m³/h.
• 4 silenziatori integrati (2 lato aspirazione e 2 lato mandata) per un funzionamento molto silenzioso.
• Gestione completa dal Nicfa Controller e regolazione dinamica tramite sonde Nicfa per adattare il flusso d'aria alle reali condizioni ambientali.

Conformità, efficienza e produzione
Nicfa Airflow Ultra è progettato per prestazioni tecniche continue, sicurezza e conformità normativa. Il sistema integra componenti ad alta efficienza e regolazione automatica per ottimizzare i consumi in base all'attività reale in sala. Prodotto in Italia, può essere personalizzato in base alle specifiche di progetto per soddisfare requisiti clinici e normativi.

Specifiche / dati tecnici

• Spessore camera di miscelazione: 350 mm.
• Materiale camera di miscelazione: acciaio inox AISI304.
• Tipo di filtro: filtri assoluti H14, spessore 68 mm, telaio in alluminio.
• Copertura del soffitto da parte dei filtri: fino al 92% della superficie.
• Tenuta dei filtri: doppia guarnizione e doppia griglia di tenuta.
• Bloccaggio filtri: griglie di contenimento motorizzate e indipendenti con compressione sincronizzata; controllo tramite Nicfa Controller o sistema esterno.
• Accesso per manutenzione: meccanismo di inclinazione integrato per la camera di miscelazione.
• Distribuzione aria: pannelli in tessuto tecnico Acotex microforato (maglia uniforme o differenziata).
• Unità di ricircolo (opzionale): 2 ventilatori centrifughi a aspirazione singola per modulo; motori GreenTech EC fino a 0,75 kW; portata max fino a 1500 m³/h; 4 silenziatori integrati.
• Controllo e monitoraggio: Nicfa Smart System (monitoraggio in tempo reale, rilevamento anomalie, allarmi, comunicazione BMS, registrazione dati, controllo remoto, fascicolo ambientale digitale, Nicfa Eyes).
• Flessibilità di installazione: alimentazione possibile da tutti e quattro i lati; griglia di contenimento in acciaio inox con griglia di compressione integrata.
• Obiettivo di conformità: ambienti che richiedono prestazioni ISO5 (ISO 14644).
