Modulo a flusso laminare per sala operatoria Nicfa Airflow Hybrid

da soffittoorizzontaleunidirezionale

Panoramica
Nicfa Airflow Hybrid è un sistema di filtrazione dell'aria progettato per sale operatorie ibride. È concepito per integrarsi con sistemi di angiografia a soffitto monoplano e biplano per garantire flusso laminare uniforme, ricircolo controllato e gestione dinamica delle condizioni ambientali.

Integrazione con i sistemi di angiografia

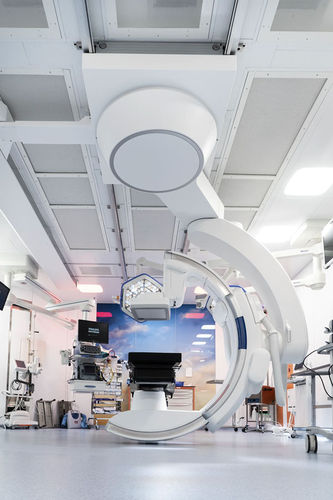

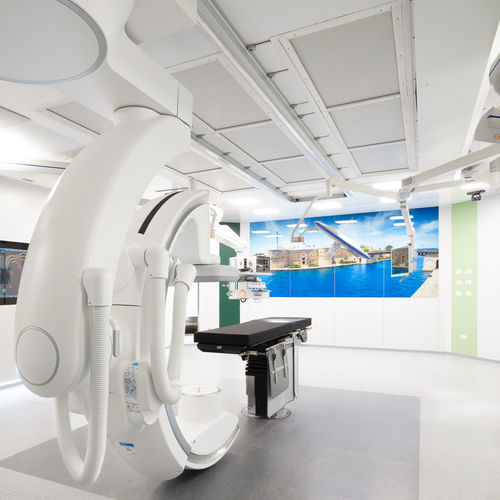

Struttura e montaggio sono studiati per adattarsi ai movimenti e alle infrastrutture di supporto dei sistemi di angiografia a soffitto senza interferenze. Le configurazioni corrispondono alle piattaforme Philips per angiografia a soffitto, sia monoplano che biplano.

Elementi strutturali chiave

• Plenum in alluminio anodizzato ubicato in area non sterile: profilo estruso in alluminio anodizzato trattato elettrochimicamente, con guida di confinamento del filtro e guarnizione in PVC.
• Griglia modulare del contenitore filtro: offre flessibilità dimensionale per l'integrazione con vani lampade chirurgiche, alloggiamenti sonde e sensori di particelle e per l'ottimizzazione della superficie filtrante; consente la compressione meccanica dei filtri assoluti H14 con doppia guarnizione.
• Filtri assoluti H14 con doppia tenuta: compressi meccanicamente da una griglia di compressione perimetrale per garantire doppia tenuta e sicurezza di filtrazione.

Distribuzione dell'aria

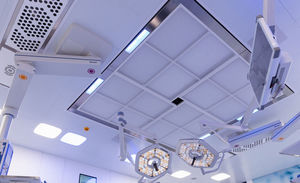

Dopo la filtrazione, l'aria viene distribuita uniformemente tramite una maglia equalizzatrice forata in alluminio verniciata RAL9003, assicurando continuità e stabilità del flusso laminare nell'area sterile.

Unità di ricircolo
Unità di ricircolo ad alte prestazioni per installazioni configurabili e funzionamento silenzioso. Caratteristiche principali:

• Gruppo ventilatore motorizzato EC (fonoassorbente)
• Prefiltro di aspirazione
• Ingresso aria primaria laterale
• Canalizzazioni fonoassorbenti
• Regolazione motorizzata
• Configurabile con 1 o 2 motori; può essere installata fissata al cabinet o in remoto tramite condotti fonoassorbenti

Controllo e automazione
Pannello touch locale per la regolazione in tempo reale della portata d'aria. Il pannello comunica con i sensori ambientali per consentire un controllo dinamico e preciso del flusso d'aria e delle condizioni della sala.

Modularità e varianti
La linea Airflow Hybrid offre una struttura scalabile adattabile alla disposizione della sala e ai requisiti clinici. Le varianti disponibili includono Nicfa Airflow Hybrid S (per angiografia a soffitto monoplano) e Nicfa Airflow Hybrid B (per angiografia a soffitto biplano).

Applicazioni e approccio progettuale
Progettato per ambienti di imaging avanzato che richiedono un'elevata integrazione con dispositivi di imaging e l'architettura della sala. Componenti e layout possono essere personalizzati per una compatibilità ottimale con le apparecchiature di imaging e i flussi operatori.

Specifiche tecniche

• Famiglia di prodotto: Nicfa Airflow Hybrid
• Compatibilità: sistemi di angiografia a soffitto monoplano e biplano (compatibilità Philips indicata)
• Plenum: plenum in alluminio anodizzato con guida di confinamento del filtro e guarnizione in PVC (posizionato in area non sterile)
• Alloggiamento filtro: profilo estruso in alluminio modulare che permette la compressione meccanica dei filtri assoluti H14 con doppia guarnizione
• Filtrazione assoluta: filtri assoluti classe H14 con doppia tenuta tramite griglia di compressione e guarnizione perimetrale
• Diffusione aria: maglia equalizzatrice forata in alluminio verniciata RAL9003 per flusso laminare uniforme
• Componenti unità di ricircolo: ventilatore motorizzato EC (fonoassorbente), prefiltro di aspirazione, ingresso aria primaria laterale, canalizzazioni fonoassorbenti, regolazione motorizzata
• Configurazione motori: configurabile 1 o 2 motori; installazione fissata al cabinet o remota tramite condotti fonoassorbenti
• Controllo: pannello touch in sala; regolazione in tempo reale della portata tramite feedback dei sensori ambientali
• Modularità: struttura scalabile adattabile alla sala, scomparti luce chirurgica, alloggi sonde/sensori e ottimizzazione della superficie filtrante
• Uso previsto: sale operatorie ibride che richiedono integrazione con sistemi di imaging avanzati e controllo ambientale preciso
