Micromotore medico

chirurgicoindustrialeelettrico brushless

Panoramica
Mirmex sviluppa micromotori BLDC slotless a flusso radiale con topologie di avvolgimento stampate che eliminano i vincoli degli avvolgimenti con filo tradizionali. L'approccio consente cogging prossimo a zero, maggiore fattore di riempimento del rame e motori compatti ad alte prestazioni per applicazioni industriali e medicali esigenti.

Dichiarazione chiave del prodotto
I micromotori BLDC slotless di Mirmex offrono geometrie e parametri elettrici configurabili (diametro, lunghezza, velocità, tensione) garantendo prestazioni riproducibili grazie alle fibre di rame stampate e a un bilanciamento termico avanzato.

Intervalli di prestazione
Diametro: 1,5 - 85 mm
Lunghezza: 2 - 120 mm
Potenza (max): 1000 W
Coppia (max): 500 mNm
Velocità (max): 120.000 giri/min

Vantaggi e caratteristiche

• Ingombro compatto — fino al 50% più piccolo a prestazioni equivalenti grazie a un maggiore fattore di impaccamento.
• Elevata densità di prestazione — miglior fattore di riempimento rame per maggiore potenza per unità di volume.
• Personalizzabile — libertà di progettazione su diametro, lunghezza, velocità, tensione e topologia di avvolgimento.
• Prototipazione rapida — tempi e costi di iterazione significativamente ridotti.
• Prestazioni coerenti — ripetibilità a livello di fibre di rame stampate.
• Migliore comportamento termico — perdite bilanciate e fattore di riempimento elevato riducono i punti caldi.
• Efficienza dei materiali — minor consumo di materia prima (fino al 45%) e ridotto uso di energia.
• Topologie di bobina uniche — gli avvolgimenti stampati permettono geometrie non ottenibili con il filo tradizionale.
• Autoclavabile — progettato per resistere a centinaia di cicli di autoclave in ambienti sterili o gravosi.

Esempi di applicazione

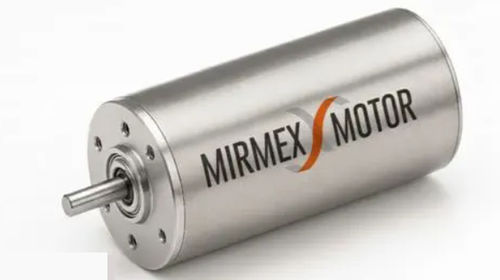

Motorizzazione utensili medici
Diametro: 18,5 mm
Lunghezza: 37 mm
Velocità: 80.000 giri/min
Potenza: 75 W
Coppia: 10 mNm
Efficienza: 93%
Caratteristiche principali

• Ottimizzato termicamente per funzionamenti prolungati prima del surriscaldamento.
• Compatto e leggero — facilita l'integrazione nelle impugnature.
• Maggiore densità di coppia per interventi chirurgici ossei impegnativi.

Attuatori per apparecchiature spaziali
Diametro: 20 mm
Lunghezza: 32 mm
Velocità: 10.000 giri/min
Potenza: 100 W
Coppia: 100 mNm
Caratteristiche principali

• Coppia elevata che consente una progettazione di trasmissione semplificata e un funzionamento sicuro.
• Massa ridotta per diminuire il peso complessivo del sistema.
• Precisione e robustezza per maggior durata ed efficacia.

Attuatore per cobot
Diametro: 43 mm
Lunghezza: 30 mm
Velocità: 1.500 giri/min
Potenza: 30 W
Coppia: 190 mNm
Caratteristiche principali

• Comportamento dinamico per migliorare i tempi ciclo e la reattività.
• Dimensioni ridotte per integrazione in apparecchiature compatte.
• Zero cogging e linearità di guida per un controllo di movimento preciso.

Flusso di sviluppo del motore

• Definizione ambito & modellazione
• Prototipazione
• Test & messa a punto
• Produzione di massa

Specifiche tecniche

• Tecnologia: micromotori BLDC brushless slotless a flusso radiale con topologie di avvolgimento stampate.
• Zero cogging (coppia di cogging molto bassa o nulla).
• Intervallo di diametri: 1,5 mm a 85 mm.
• Intervallo di lunghezze: 2 mm a 120 mm.
• Potenza: fino a 1000 W.
• Coppia: fino a 500 mNm.
• Velocità: fino a 120.000 giri/min.
• Alto fattore di riempimento rame per miglior densità di prestazione.
• Progettato per gestione termica migliorata e riduzione delle perdite termiche.
• Capacità di funzionamento autoclavabile (centinaia di cicli) per ambienti sterili/gravi.
• Parametri personalizzabili: diametro, lunghezza, velocità, tensione e topologia.
