Motore per strumenti chirurgici

per apparecchiatura medicaper l'industria medicabrushless

Panoramica

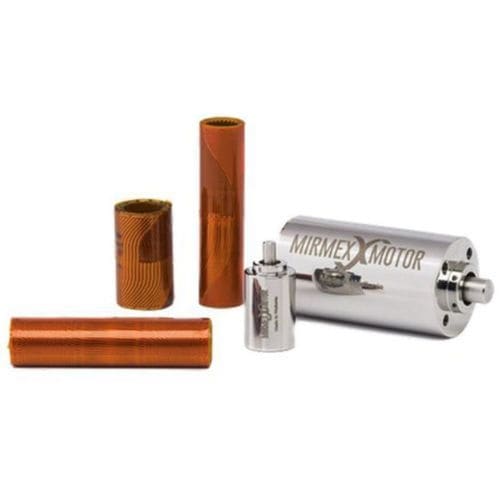

La tecnologia Mirmex reimmagina i micromotori BLDC a flusso radiale eliminando gli avvolgimenti in filo di rame convenzionali mediante topologie di avvolgimento stampate e slotless. Il risultato è una gamma compatta e personalizzabile di micromotori con assenza di cogging e migliorata efficienza termica e dei materiali.

Caratteristiche principali

• Micromotori brushless DC slotless con topologie di avvolgimento stampate (senza avvolgimenti a filo convenzionali).
• Assenza di cogging per guidabilità lineare e precisione.

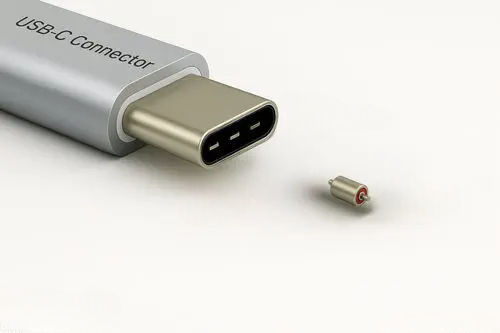

• Fino al 50% più piccoli per prestazioni equivalenti rispetto ai concorrenti.
• Maggiore fattore di riempimento del rame che garantisce una migliore densità di prestazioni.
• Comportamento termico migliorato, riducendo perdite termiche e correnti parassite.
• Personalizzabili: diametro, lunghezza, velocità, tensione e topologia completamente adattabili.
• Design autoclavabile per centinaia di cicli di sterilizzazione; adatto ad ambienti impegnativi.

Campo di prestazioni
Diametro: 1,5 - 85 mm
Lunghezza: 2 - 120 mm
Potenza (max): 1000 W
Coppia (max): 500 mNm
Velocità (max): 120.000 rpm

Esempi di applicazione
Motoriduzione per strumenti chirurgici elettrici
Diametro: 18,5 mm
Lunghezza: 37 mm
Velocità: 80.000 rpm
Potenza: 75 W
Coppia: 10 mNm
Efficienza: 93%

• Caratteristiche chiave: ottimizzazione termica (maggiore autonomia prima del surriscaldamento), più compatto e leggero (integrazione più semplice nei manipoli), coppia maggiore per interventi ossei impegnativi.

Attuatori per equipaggiamenti spaziali
Diametro: 20 mm
Lunghezza: 32 mm
Velocità: 10.000 rpm
Potenza: 100 W
Coppia: 100 mNm

• Caratteristiche chiave: coppia elevata per funzionamento sicuro e riduzione della complessità dei riduttori, peso ridotto, robustezza e precisione per lunga durata.

Attuatore per cobot
Diametro: 43 mm
Lunghezza: 30 mm
Velocità: 1.500 rpm
Potenza: 30 W
Coppia: 190 mNm

• Caratteristiche chiave: dinamica e reattività aumentate, dimensioni ridotte per integrazione compatta, assenza di cogging e guidabilità lineare per movimenti precisi.

Vantaggi aggiuntivi

• Prototipazione semplice e produzione personalizzata più rapida e conveniente.
• Prestazioni coerenti e alta ripetibilità fino a ogni fibra di rame.
• Concetto più sostenibile: riduzione delle materie prime (fino a <45%) e minore consumo energetico.
• Topologie di bobine/avvolgimenti uniche, non ottenibili con i metodi tradizionali di avvolgimento a filo.

Specifiche tecniche

• Famiglia prodotto: micromotori BLDC a flusso radiale con avvolgimenti stampati/slotless.
• Intervallo diametri: 1,5 mm a 85 mm.
• Intervallo lunghezze: 2 mm a 120 mm.
• Potenza massima: fino a 1000 W (a seconda della configurazione).
• Coppia massima: fino a 500 mNm (a seconda della configurazione).
• Velocità massima: fino a 120.000 rpm (a seconda della configurazione).
• Topologia senza cogging per un comportamento coppia/velocità lineare e uniforme.
• Maggiore fattore di riempimento del rame per una maggiore densità di prestazioni.
• Progetti ottimizzati termicamente per ridurre perdite termiche e correnti parassite.
• Autoclavabile per centinaia di cicli di sterilizzazione; adatto al settore medicale e ad ambienti impegnativi.
• Dimensioni e parametri elettro-meccanici completamente personalizzabili in base all'applicazione.
