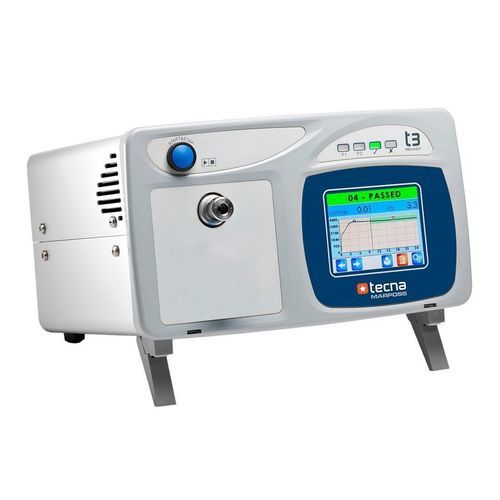

Tester di tenuta per imballaggi T3PF

di pressionea calo di pressione assolutoelettropneumatico

Overview
Il Provaset T3PF è uno strumento elettropneumatico per misurazione del flusso d'aria e test di tenuta (decadimento di pressione assoluta). Dispone di un regolatore elettronico di pressione per applicare pressioni programmate e di un display touchscreen colore 3,5" per il monitoraggio in tempo reale e una programmazione semplice. Progettato per banchi prova, linee di produzione e sistemi completamente automatici, T3PF supporta automazioni esterne, lettori di codici a barre e stampanti, registrando i dati tramite USB o Ethernet.

Main functional highlights

• Strumento elettropneumatico per misurazione del flusso e test di tenuta (decadimento di pressione assoluta)
• Regolatore elettronico di pressione per controllo della pressione programmata
• Interfaccia touch resistiva 3,5" con visualizzazione del test in tempo reale per un'operatività intuitiva
• Adatto a banchi prova, linee di produzione e sistemi completamente automatici
• Interfacce per lettori di codici a barre, stampanti e registrazione dati (USB/Ethernet)

Benefits / Options

• Due uscite pneumatiche programmabili per comandi esterni (coupler/marker)
• Configurazione per test in vuoto e modulo pneumatico esterno per generazione del vuoto
• Espansione I/O: aggiunge 8 ingressi + 8 uscite fotocoupled e linea seriale RS232/RS485
• Interfacce di comunicazione aggiuntive disponibili: USB, Ethernet, ProfiBUS o CANbus
• Analisi statistica SPC in tempo reale e statistiche di produzione
• Supporto software per stampanti di etichette e lettori di codici a barre
• Filtri aria opzionali e Leak Master certificato da inserire nel connettore Staubli®
• Supporto per lettore di codici a barre e/o stampante, tastiera di controllo remota, segnalatore a tre colori con allarme acustico
• Valvola esterna per scarico controllato della pressione

Technical specifications

• Alimentazione: 24 Vdc esterna; in alternativa 85–264 Vac, 35 W
• Aria compressa: secca, non condensante, filtrata 5 µm, priva di olio, conforme a ISO8573-1
• Convertitori A/D: 24 bit
• Taratura: certificati per sensori di pressione e portata; procedura di taratura guidata dal software
• Regolatore di pressione: elettronico
• Tastiera / Display: display TFT colore 3,5" con touchscreen resistivo
• Indicatori: 4 LED (fasi di prova, esito OK/KO)
• Contatore prove & statistiche: totali OK/KO (azzerabili); media, min, max, deviazione standard, distribuzione normale, CP, CPK, totali orari
• Allarme acustico: cicalino integrato, durata programmabile
• Orologio: data/ora con supercondensatore, autonomia fino a 7 giorni
• Parametri programmabili: 100 tabelle di prova (modalità sequenziale), calcolo volumetrico per indicare perdita (cm3/min o cm3/h)
• Connessioni PLC: 8 ingressi fotocoupled + 8 uscite fotocoupled, completamente programmabili
• Interfacce dati & protocolli: RS232/RS485 configurabile; interfaccia USB device; Modbus RTU, uscita CSV ASCII, codice a barre, stampante
• Connettore Staubli®: standard per inserimento del Leak Master
• Involucro: alluminio anodizzato non verniciato e componenti in ABS
