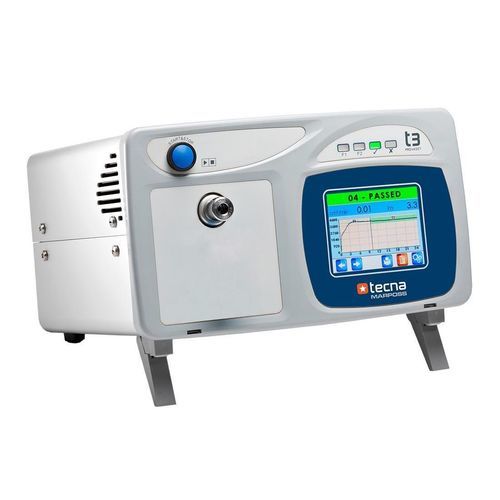

Tester di tenuta per valvole T3D

per containerper imballaggiper verifica dello stato delle guarnizioni

Panoramica prodotto
Il T3D è un rilevatore di perdite con metodo a differenza di pressione che misura la differenza di pressione tra il pezzo in prova e un campione di riferimento per ridurre i tempi di test e aumentare la sensibilità.

Descrizione
Il touchscreen resistivo con display 3,5" TFT offre visualizzazione in tempo reale delle prove e programmazione semplificata. L'elevata risoluzione di misura e la precisione, insieme al controllo elettronico della pressione di riempimento, consentono di eseguire test di perdita, prove distruttive di scoppio, verifiche di apertura valvole di sicurezza, controllo volumetrico, test di ostruzione e prove "in campana" su prodotti sigillati con metodo per intercettazione. Il controllo di automazioni esterne, le interfacce per lettori barcode e stampanti e la possibilità di registrare i test su memorie USB o via Ethernet rendono lo strumento adatto alle linee di produzione moderne.

Vantaggi

• Configurazione per test a vuoto
• 2 uscite pneumatiche programmabili per comandi esterni (plug/marker)
• Espansione I/O: aggiunge ingressi/uscite PLC digitali (8+8) e linea seriale RS232/RS485
• Interfacce aggiuntive USB, Ethernet, ProfiBUS o CANbus per controllo remoto e raccolta dati
• Analisi statistica SPC in tempo reale
• Software per gestione stampante di etichette e lettore barcode
• Filtri aria
• Leak Master certificato da inserire nel connettore Staubli®
• Lettore barcode e/o stampante
• Tastiera per telecomando
• Segnalatore a 3 colori con avviso sonoro potente
• Modulo pneumatico esterno per generazione vuoto
• Valvola esterna per verifica del volume e test in campana su prodotto sigillato
• Modulo per scarico pressione esterno

Specifiche tecniche

• Alimentazione: 24 Vdc esterno o 85÷264 Vac, 35W
• Aria compressa: asciutta, non condensante, filtrata 5 micron, priva di olio (ISO8573-1)
• Risoluzione convertitore A/D: 24 bit
• Regolazione pressione: elettronica o manuale con trasduttore dedicato e visualizzazione su display
• Interfaccia: touchscreen 3,5" TFT a colori; tastiera touch resistiva
• I/O: 8 ingressi fotocoupled + 8 uscite fotocoupled, I/O espandibili, RS232/RS485
• Dati: opzioni USB, Ethernet, ProfiBUS o CANbus; output Modbus RTU e CSV ASCII
• Capacità test: 100 tabelle di prova, calcolo volume in cm3/min o cm3/h
• Indicatori e allarmi: 4 LED di stato, buzzer programmabile integrato
• Statistiche: analisi SPC (media, min, max, dev. standard, distribuzione normale, CP, CPK, totali orari)
• Connettività periferiche: supporto per lettore barcode e stampante di etichette
• Connettore standard Staubli® per Leak Masters
• Materiali chassis: alluminio anodizzato e ABS
