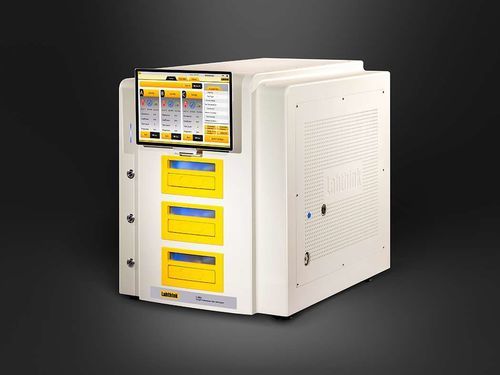

Tester OTR C203H

di calibrazionechimicoper dispositivi medici

Panoramica
Il sistema di prova del tasso di trasmissione dell'ossigeno C203H (OTR) è un analizzatore basato su sensore coulometrico e metodo a pressione uguale, conforme a ASTM D3985. Progettato per misurazioni OTR ad alta precisione su film, lastre e materiali barriera impiegati nei settori alimentare, farmaceutico, dispositivi medici, chimica, fotovoltaico ed elettronica. Supporta materiali a barriera media‑alta e offre test paralleli automatizzati per maggiore produttività.

Caratteristiche del prodotto

• Sensore coulometrico
  • Sensore Labthink con rilevamento a livello ppb per limiti di misura molto bassi.
  • Progettazione a valore assoluto secondo ASTM D3985; calibrazione di routine non necessaria.
  • Vita utile prolungata (circa 3× rispetto ai sensori convenzionali) con allarme sovraccarico e protezione automatica.
• Dati accurati e stabili
  • Circolazione aria 360° a temperatura costante per maggiore stabilità termica.
  • Sensori di temperatura e umidità ad alta precisione per monitoraggio e registrazione in tempo reale.
  • Controllo automatico di flusso, temperatura e umidità relativa durante i test; ripetibilità fino a 0,01 cc/(m2·day).
• Configurazione efficiente a tre celle
  • Tre celle di prova indipendenti (area standard 50 cm²) per test paralleli e dati indipendenti per ciascun campione.
  • Test simultaneo di tre campioni in condizioni identiche per aumentare il rendimento per ciclo.
  • Morsettatura automatica dei campioni per forza di serraggio costante e miglior tenuta.
• Operatività intelligente
  • Pannello touch Windows da 12" per controllo e inserimento parametri.
  • Modalità automatica: impostare temperatura e umidità e avviare con un tasto per prove non sorvegliate.
  • Celle estraibili a cassetto con inserimento/estrazione automatica e avvisi acustici/visivi.
• Sicurezza e affidabilità
  • Architettura con computer industriale integrato per ridurre guasti e proteggere i dati.
  • Sensori ottici e allarmi sonori/visivi per un'operazione sicura.
  • Utilizzo di componenti di marchi riconosciuti per prestazioni stabili.
• Funzionalità e opzioni
  • Modalità di prova professionali e funzioni di controllo flessibili per R&S e QC.
  • Output: curva OTR, curva del coefficiente di trasmissione dell'ossigeno, curve di temperatura e umidità.
  • Ampi intervalli di prova e temperatura (personalizzabili).
  • Opzionale: unità di purificazione GP-01 per gas vettore privo di ossigeno, DataShield™ e opzioni di conformità GMP/CFR21 Parte 11.

Principio di prova

• Il campione viene bloccato tra due camere; su un lato scorre aria/ossigeno e sull'altro azoto ad elevata purezza. L'ossigeno diffonde attraverso il campione nella corrente di azoto ed è trasferito al sensore coulometrico. Dal segnale misurato il sistema calcola l'OTR.

Norme di riferimento

• ASTM D3985
• ASTM F1307
• ASTM F1927 (opzionale)
• GB/T 19789
• GB/T 31354
• DIN 53380-3
• JIS K7126-2-B
• YBB 00082003-2015

Applicazioni di prova

• Film - Prove OTR per film plastici, film carta‑plastica compositi, film co‑estrusi, film alluminizzati, film compositi con foglio di alluminio, materiali rinforzati (es. fibra di vetro) e simili.
• Lastre - Prove OTR per lastre PP, PVC, PVDC, foil metallici, lastre di gomma, lastre di silicio e altri materiali in lastra.

Specifiche tecniche (sintesi)

• Modello: C203H
• Area di prova standard: 50 cm² (per cella)
• Intervallo di prova (50 cm²): 0,01–200 cc/(m²·day); opzionale 0,005–200; estensioni personalizzate fino a 400000 cc/(m²·day)
• Aree alternative: 5 cm² (0,1–2000 opz.); 1 cm² (0,5–10000 opz.)
• Risoluzione: 0,0001 cc/(m²·day)
• Ripetibilità: 0,01 cc/(m²·day) o 1 %, a seconda del valore maggiore
• Temperatura: 15–50 °C standard; 5–60 °C opzionale; variazione ±0,05 °C
• Umidità: lato O2 0%, 5–90 % ±1 %; lato gas vettore 0%, 5–90 % ±2 %
• Celle: 3 celle indipendenti 50 cm²
• Dimensione campione: 4.4" x 4.4" (11.2 cm × 11.2 cm); spessore ≤ 120 mil (3 mm)
• Gas: N2 99,999 %, O2 99,5 % (forniti dall'acquirente)
• Pressione aria: ≥ 40,6 PSI / 280 kPa
• Interfaccia: tubo metallico 1/8"
• Dimensioni: ≈ 60 cm × 50 cm × 70 cm
• Alimentazione: 120 VAC ±10% 60 Hz o 220 VAC ±10% 50 Hz
• Peso netto: ≈ 100 kg (220 lbs)
• Configurazione standard: unità principale, tablet, campionatore, grasso per vuoto, tubo PU Ø6 mm
• Opzioni: unità GP-01 di purificazione gas, DataShield™, opzioni GMP/CFR21 Part 11, compressore d'aria
