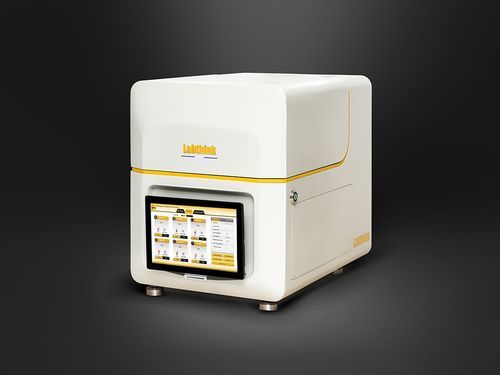

Sistema di test di pressione di gas C206H

OTRda laboratorioautomatica

Il C206H è un sistema di prova della trasmissione dell'ossigeno (OTR) basato sul metodo del sensore coulometrico (conforme a ASTM D3985), progettato per misurazioni automatiche e ad alta precisione della permeabilità all'ossigeno di film, fogli, carta e altri materiali di imballaggio.

Caratteristiche del prodotto

• Sensore coulometrico: Sensore Labthink a livello ppb con ampio intervallo di misura; progettazione intrinseca che non richiede calibrazione di routine; durata operativa circa 3 volte superiore ai sensori coulometrici tradizionali; avviso di sovraccarico e protezione automatica integrati.
• Dati accurati: Camera di prova a cupola con tecnologia di circolazione dell'aria a 360° e controllo della temperatura per migliore stabilità termica; sensore di umidità ad alta precisione integrato per monitoraggio in tempo reale; controllo automatico del flusso d'aria, della temperatura e dell'umidità relativa per aumentare la precisione di misura.
• Alta efficienza: Sei celle di prova indipendenti (area standard 50 cm²) consentono test simultanei e indipendenti di più campioni in condizioni identiche; serraggio automatico dei campioni per forza di serraggio costante e migliore tenuta all'aria.
• Controllo intelligente: Tablet touch screen 12" con Windows 10 per un'operazione intuitiva; modalità di prova automatica (immettere temperatura e umidità e avviare con un clic); coperchio della camera che apre/chiude automaticamente con segnali acustici e visivi.
• Sicuro e affidabile: Computer industriale integrato per stabilità operativa e sicurezza dell'archiviazione dati; sensori ottici intelligenti con allarmi; componenti di qualità di produttori mondiali.
• Risparmio di spazio: Larghezza dello strumento ridotta a circa 1/3 delle soluzioni tradizionali a sei celle, ottimizzata per il laboratorio.
• Funzioni avanzate: Modalità professionale con opzioni di controllo flessibili e uscite di curva (OTR, coefficiente di trasmissione, temperatura, umidità); intervalli di prova ultra‑ampi e intervallo di temperatura esteso opzionale; purificatore gas GP‑01, DataShield™, supporto GMP e conformità CFR21 Part11 opzionali.

Principio di prova

• Il campione precondizionato viene fissato nella cella di prova; da un lato scorre ossigeno/aria e dall'altro azoto ad alta purezza. Le molecole di ossigeno che attraversano il campione vengono trasportate al sensore coulometrico, che analizza il segnale e calcola la trasmissione di ossigeno e i parametri derivati.

Norme

• ASTM D3985
• ASTM F1307
• GB/T 19789
• GB/T 31354
• DIN 53380-3
• JIS K7126-2-B
• YBB 00082003-2015

Applicazioni

• Film: Film plastici, laminati carta‑plastica, film coestrusi, film alluminizzati, fogli di alluminio, compositi a base di foil e film rinforzati.
• Fogli: Fogli PP, PVC, PVDC, foil metallici, tamponi in gomma, wafer di silicio e altri materiali in formato foglio.

Specifiche tecniche

• Modello: C206H
• Intervallo di prova (area standard 50 cm²): 0,02 – 200 cc/(m²·day)
• Intervallo esteso (personalizzabile, area standard 50 cm²): 0,02 – 400000 cc/(m²·day)
• Intervalli opzionali (MASK 5 cm² / MASK 1 cm²): 0,2 – 2000 / 1 – 10000 cc/(m²·day)
• Risoluzione: 0,01 cc/(m²·day)
• Ripetibilità: 0,02 cc/(m²·day) o 1% (si applica il valore maggiore)
• Temperatura di prova: 15 – 50 °C (5 – 60 °C opzionale)
• Variazione di temperatura: ±0,15 °C
• Umidità di prova: 0% o 5 – 90% RH ±2% (all'interno dell'intervallo di temperatura standard)
• Celle di prova: 6 celle indipendenti
• Dimensione campione: 4,6" × 4,6" (11,7 cm × 11,7 cm)
• Massimo spessore campione: ≤ 120 mil (≈3 mm)
• Area di prova standard: 50 cm²
• Alimentazione gas (non inclusa): Azoto 99,999%, Ossigeno 99,5%
• Pressione gas richiesta: ≥ 40,6 PSI / 280 kPa
• Porta gas: tubo metallico 1/8" (tubo PU Ø6 mm incluso)
• Dimensioni strumento: 23,6" H × 19,2" W × 25,9" D (60 × 49 × 66 cm)
• Alimentazione elettrica: 120 VAC ±10% 60 Hz o 220 VAC ±10% 50 Hz
• Peso netto: ≈ 220 lb (100 kg)
• Configurazione standard: unità principale, tablet touch 12", campionatore, grasso per vuoto, tubo PU Ø6 mm
• Opzioni / accessori: purificatore gas GP‑01, compressore d'aria, DataShield™, supporto GMP e conformità CFR21 Part11 (opzionali)
