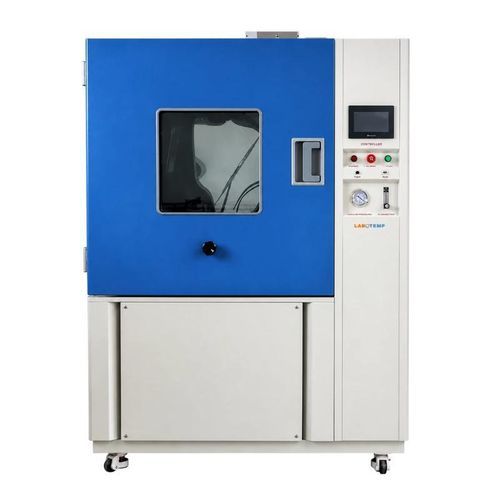

Camera di test termostatica SDC-04

climaticadi umiditàdi temperatura

Panoramica
La camera di prova sabbia e polvere Labotemp SDC-04 fornisce un ambiente controllato per valutare la resistenza dei prodotti a particelle di sabbia e polvere in sospensione, in condizioni simulate. La camera offre un volume utile di 1000 L in acciaio inossidabile, intervallo di temperatura da ambiente a +50°C, umidità inferiore al 30% RH e durate di soffiaggio e prova programmabili fino a 99 h 59 min. Progettata per prove di ingresso polvere IP5X e IP6X secondo IEC 60529 e ISO 20653, è adatta per elettronica, componenti automobilistici, illuminazione, apparecchiature militari e assemblaggi industriali. Un controller touchscreen a colori programmabile con connettività Ethernet e USB e una presa di alimentazione campione anti-polvere da 16 A favoriscono una gestione efficiente dei test.

Dettagli di funzionamento e progettazione
L'SDC-04 combina circolazione dell'aria verticale con un imbuto a vibrazione per mantenere uniforme la sospensione della polvere e prevenire l'accumulo, garantendo condizioni di prova ripetibili. Un riscaldatore in nichel-cromo mantiene la talco circolante asciutta per prestazioni stabili. Il sistema di vuoto integrato con manometro, regolatore e filtro aria simula accuratamente le condizioni reali di ingresso di polvere. L'interno è in acciaio inox SUS304 resistente alla corrosione; l'esterno è in lamiera A3 con rivestimento protettivo. Protezioni multiple (sovratemperatura, sovracorrente, dispersione a terra e protezione di sequenza di fase), un touchscreen programmabile da 7 pollici, illuminazione LED integrata, finestra di osservazione e serratura elettromagnetica semplificano l'uso e migliorano la sicurezza.

Caratteristiche principali

• Esposizione uniforme alla polvere tramite circolazione verticale e imbuto vibrante per test ripetibili.
• Volume utile 1000 L con touchscreen a colori programmabile da 7 pollici; connettività Ethernet e USB.
• Costruzione industriale: interno SUS304 ed esterno in lamiera A3 con rivestimento protettivo.
• Durate di soffiaggio e prova programmabili fino a 99 h 59 min per cicli estesi.
• Sistema di vuoto integrato con manometro, filtro aria e regolatore per controllo dell'ingresso di polvere.
• Riscaldatore in nichel-cromo per mantenere la polvere circolante asciutta durante i test.
• Presa di alimentazione campione anti-polvere 16 A per alimentare i dispositivi sotto test.
• Finestra di osservazione con illuminazione LED integrata e serratura elettromagnetica.
• Protezioni complete: sovratemperatura, sovracorrente, dispersione a terra e protezione di sequenza di fase.
• Progettata per eseguire prove di ingresso polvere IP5X e IP6X secondo IEC 60529 e ISO 20653.

Applicazioni

• Prove per elettronica e apparecchiature elettriche
  Valutare la resistenza degli involucri, dei dispositivi e dei componenti all'ingresso di polvere.
• Prove di componenti automobilistici
  Eseguire test sabbia e polvere su parti, connettori e assemblaggi esposti ad ambienti polverosi.
• Prove di apparecchiature di illuminazione
  Valutare la protezione contro la polvere di corpi illuminanti, apparecchi e involucri elettrici.
• Prove di apparecchiature industriali
  Verificare la protezione degli involucri e la durabilità delle macchine industriali in condizioni polverose.
• Prove militari e per la difesa
  Supportare la qualificazione ambientale quando è richiesta la resistenza alle particelle in sospensione.
• Prove di involucri e grado IP
  Adatta per effettuare prove di ingresso polvere IP5X e IP6X secondo IEC 60529 e ISO 20653.

Specifiche (rappresentazione tabellare)
Performance & Test — Volume interno: 1000 L
Performance & Test — Intervallo di temperatura: Ambiente a +50°C
Performance & Test — Intervallo di umidità: <30% RH
Performance & Test — Diametro filo normale: 50 μm
Performance & Test — Distanza nominale tra fili: 75 μm
Performance & Test — Tempo di volo: 0 ~ 99 h 59 min
Performance & Test — Tempo di soffiaggio: 0 ~ 99 h 59 min
Performance & Test — Rumore massimo: 65 dBA
Sicurezza & Elettrico — Materiale esterno: lamiera A3 con rivestimento protettivo
Sicurezza & Elettrico — Materiale interno: acciaio inox SUS304
Sicurezza & Elettrico — Alimentazione: 220V 50/60 Hz
Sicurezza & Elettrico — Condizioni ambientali: 5°C a +35°C, ≤85% RH
Costruzione & Controllo — Porta: una porta con una finestra di osservazione
Costruzione & Controllo — Dimensione finestra: 475 × 475 mm
Costruzione & Controllo — Elemento riscaldante: riscaldatore Nichrome
Costruzione & Controllo — Sistema di vuoto: manometro, filtro aria, regolatore di pressione e tubo di collegamento
Costruzione & Controllo — Presa di alimentazione campione: presa antipolvere, 16 A
Costruzione & Controllo — Serratura porta: serratura elettromagnetica
Costruzione & Controllo — Dimensioni interne (L × P × A): 1000 × 1000 × 1000 mm
Costruzione & Controllo — Dimensioni esterne (L × P × A): 1330 × 1450 × 1960 mm
Costruzione & Controllo — Peso netto: 415 kg
Costruzione & Controllo — Peso lordo: 559 kg
Costruzione & Controllo — Dimensione del pacco: 1590x1550x2250 mm
