Trasduttore di pressione

Panoramica

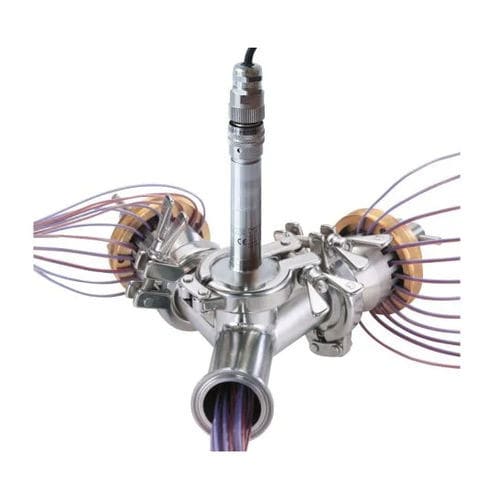

Il trasduttore di pressione assoluta Kaye è un sensore ad alta precisione progettato per autoclavi, sterilizzatori a vapore e sistemi Steam‑in‑Place (SIP). Misura la pressione assoluta in parallelo alla temperatura per supportare la convalida del vapore saturo e la qualificazione delle autoclavi. Ottimizzato per integrazione diretta con i sistemi Kaye Validator (Kaye Validator AVS, Kaye Validator 2000), non richiede alimentazione esterna se collegato a dispositivi Kaye compatibili.

Perché la misurazione della pressione è importante
La misurazione accurata della pressione insieme alla temperatura è fondamentale nella convalida della sterilizzazione a vapore. La pressione determina il punto di ebollizione e quindi la temperatura del vapore saturo. Il monitoraggio della pressione verifica le condizioni sature, aiuta a individuare perdite o guasti del sistema di vuoto e fornisce informazioni sulla qualità del vapore (rapporto vapore/liquido), elementi critici per la convalida e il controllo del processo.

Taratura e compensazione della temperatura
I trasduttori di pressione sono sensibili alla temperatura. Per la massima precisione la taratura deve essere eseguita alla temperatura operativa del trasduttore; per le autoclavi questo include spesso la taratura a 121°C. I trasduttori Kaye per la convalida delle autoclavi sono tarati a temperatura di esercizio e includono compensazione termica per ridurre le deviazioni di misura in condizioni di vapore.

Integrazione e utilizzo
Il trasduttore fornisce un'uscita in tensione compatibile con il cablaggio Kaye Validator (sensibilità 1 V–5 V) e si monta direttamente su una flangia Tri‑Clover da 1,5 in. È specificato e tarato per l'intera gamma di temperatura delle autoclavi ed è adatto alla misura dinamica della pressione durante la convalida e il monitoraggio operativo.

Caratteristiche

• Progettato per sterilizzatori a vapore e ambienti SIP
• Misurazione di pressione assoluta ad alta precisione sulla gamma di temperatura dell'autoclave
• Montaggio diretto su flangia Tri‑Clover 1,5 in
• Taratura tracciabile ISO‑17025 su pressione e temperatura
• Connessione diretta ai sistemi Kaye Validator senza alimentazione esterna con modelli compatibili

Applicazioni

• Qualificazione e convalida di autoclavi
• Monitoraggio qualità del vapore e applicazioni a vapore
• Sistemi Steam‑in‑Place (SIP)

Specifiche
Tipo: Trasduttore di pressione assoluta
Intervallo: 0–4 bar (59 psia) assoluti
Sensibilità: 1 V–5 V
Non linearità e isteresi: ±0,2% combinati
Intervallo compensato in temperatura: 110°C–140°C
Precisione: 10 mbar (0,147 psi) a 110°C–140°C
Taratura: eseguita a 23°C e 121°C (tracciabile ISO‑17025)

Supporto software

• Kaye Validator Report Wizard fornisce report conformi a EN554, HTM2010 e ISO‑17665
• Grafici pressione saturata e temperatura con dati misurati e letture saturate calcolate
• Determinazione automatica pass/fail dell'equilibrio e calcolo limiti Tb / Tb+3

Caratteristiche / specificazioni tecniche

• Tipo: Trasduttore di pressione assoluta
• Campo di misura: 0–4 bar abs (59 psia)
• Uscita: 1 V–5 V
• Non linearità & isteresi combinate: ±0,2%
• Intervallo compensato: 110°C–140°C
• Precisione: 10 mbar nell'intervallo compensato
• Taratura: 23°C e 121°C, tracciabile ISO‑17025
• Meccanica: montaggio diretto su flangia Tri‑Clover 1,5 in
• Integrazione: cablaggio diretto ai sistemi Kaye Validator (nessuna alimentazione esterna con Validator compatibili)
