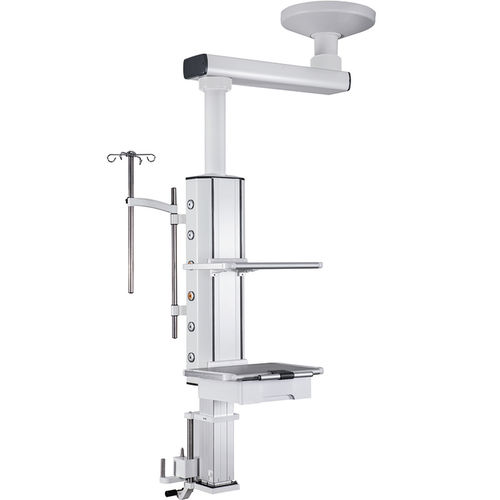

Braccio di distribuzione a soffitto SX-210

per terapia intensivaper anestesiaper terapia intensiva

Panoramica
Il SX-210 di Suxin è una torre di anestesia elettrica a braccio singolo da soffitto, pensata per sale operatorie e reparti di terapia intensiva. Integra uscite gas medicali, prese elettriche, piattaforme per strumenti e supporti accessori in una configurazione compatta con sollevamento elettrico e ampia rotazione orizzontale per un posizionamento flessibile.

Caratteristiche principali

• Modello: SX-210; Marca: Suxin.
• Alimentazione: AC 220 V, 50 Hz.
• Raggio del braccio (semidiametro): 750 mm (configurabile).
• Rotazione orizzontale: 0–340° con dispositivo di finecorsa per evitare deriva.
• Capacità di carico netta: ≥120 kg; corsa di sollevamento elettrico: ≥300 mm.
• Piattaforme strumenti: 1–2 livelli (configurabile), vassoi con angoli arrotondati e guide laterali standard; carico per vassoio ≥50 kg; dimensioni tipiche 550 × 400 × 30 mm.
• Uscite gas standard: O2, VAC (aspirazione), AIR — configurazioni tipiche O2×2, VAC×2, AIR (configurabile); uscite differenziate per colore/forma; cicli di inserimento >20 000.
• Elettrico: prese standard (tip. 7 × 220 V, 10 A) e 1 × RJ45 (espandibile).
• Materiale e finitura: profili in lega di alluminio 6063 con trattamento superficiale elettrostatico opaco; nessuna vite esposta, spigoli arrotondati.
• Installazione: montaggio a soffitto per maggiore stabilità e liberazione dello spazio a terra.

Specifiche tecniche

• Alimentazione di lavoro: AC 220 V, 50 Hz.
• Campo di movimento del braccio (semidiametro): ≥750 mm (personalizzabile).
• Lunghezza della colonna sospesa: ≥1000 mm; rotazione 0–340° con dispositivo di bloccaggio/limite.
• Capacità di carico netta: ≥120 kg; corsa di sollevamento elettrico: ≥300 mm.
• Carico del vassoio strumenti: ≥50 kg; dimensione tipica vassoio 550 × 400 × 30 mm (altezza regolabile).
• Uscite gas: configurazione standard O2×2, VAC×2, AIR (configurabile); componenti >20 000 cicli; tenuta secondaria a tre stati (pass, break, pull).
• Rete: 1 × RJ45 (espandibile).
• Materiale: lega di alluminio 6063; superficie: finitura opaca elettrostatica.
• Installazione: soffitto.

Configurazione standard (accessori)

• 1. Uscite Ossigeno — 2 pz
• 2. Uscite VAC — 2 pz
• 3. Uscite Aria — 1–2 pz (configurabile)
• 4. Prese di alimentazione — 7 pz
• 5. Interfaccia di rete (RJ45) — 1 pz
• 6. Piattaforma(e) strumenti — 1–2 pz
• 7. Cassetto — 1 pz
• 8. Terminale di messa a terra — 1 pz
• 9. Asta per flebo con quattro ganci (acciaio inossidabile) — 1 set
• 10. Supporto pompa siringa (acciaio inossidabile) — 1 set
• 11. Strumenti per gestione tubazioni — 2 set

Uso previsto e manutenzione
Progettata per postazioni di anestesia in sale operatorie, sale risveglio e unità di terapia intensiva. Il montaggio a soffitto libera spazio a pavimento e migliora l'ergonomia. La manutenzione regolare comprende ispezione delle interfacce gas, verifica delle connessioni elettriche, controllo dei meccanismi di rotazione e bloccaggio e manutenzione dell'unità di sollevamento. La configurazione finale e la messa in servizio devono essere eseguite dall'ingegneria clinica o da tecnici qualificati.
