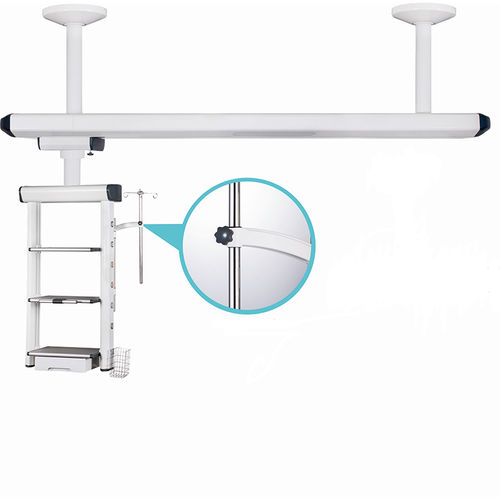

Braccio di distribuzione a soffitto SX-214

per sala operatoriaad altezza regolabilerotativo

Panoramica del prodotto
Il pendente medicale da soffitto SX-214, di tipo ponte, è progettato per terapie intensive e sale operatorie per integrare gas medicali, alimentazione elettrica, rete e supporto per apparecchiature con una disposizione a separazione secco/umido. La struttura principale è realizzata in lega di alluminio 6063 ad alta resistenza con giunzioni sigillate, nessuna vite esposta e spigoli arrotondati. Il trattamento superficiale a polvere elettrostatica con finitura opaca facilita la pulizia e la disinfezione. Il montaggio a soffitto libera spazio a terra e garantisce maggiore stabilità.

Caratteristiche principali

• Braccio a forcella/ponte ad alta resistenza con rotazione orizzontale 0–340°; freno meccanico e dispositivo di fine corsa impediscono lo slittamento e consentono un posizionamento preciso.
• Separazione secco/umido per isolare le linee di gas dai sistemi elettrici e di rete, migliorando sicurezza e manutenzione.
• Installazione a soffitto stabile con giunzioni sigillate e fissaggi nascosti per semplificare pulizia e controllo delle infezioni.
• Piattaforme strumentali configurabili (2–3 livelli) con angoli arrotondati anti-collisione e guide laterali standard per posizionamento sicuro degli strumenti.
• Integrazione standard di terminali gas medicali, prese di alimentazione, RJ45 di rete e interfacce di comunicazione per razionalizzare il flusso di lavoro clinico.

Specifiche tecniche

• Modello: SX-214
• Marca: Suxin
• Alimentazione: AC220V, 50Hz
• Escursione del braccio (semidiametro): ≥700 mm (personalizzabile)
• Lunghezza colonna sospesa: ≥1000 mm; rotazione orizzontale: 0–340°; dispositivo di fine corsa incluso
• Capacità di carico netto: ≥70 kg (standard); versioni heavy-duty configurabili fino a ≥120 kg; sollevamento elettrico: ≥300 mm
• Piattaforme strumentali: configurabili 2–3 livelli; carico per vassoio ≥50 kg; dimensioni vassoio 550×400×30 mm (altezza regolabile)
• Uscite gas (standard): O2 ×2, VAC ×2, AIR ×2; tubazioni in PVC codificate per colore; progettato per >20.000 cicli
• Rete: 1 × RJ45 (estendibile)
• Materiale principale: lega di alluminio 6063 ad alta resistenza; superficie: finitura opaca con verniciatura elettrostatica
• Installazione: montaggio a soffitto per maggiore stabilità

Configurazione standard

• Uscite ossigeno: 2 pz
• VAC (vuoto): 2 pz
• Uscite aria: 2 pz
• Prese di alimentazione: 7 pz
• Interfaccia di rete: 1 pz
• Piattaforme strumentali: 2 pz
• Cassetto: 1 pz
• Terminale di terra: 1 pz
• Asta per flebo (acciaio inox) con quattro ganci: 1 set
• Supporto per pompa siringa (acciaio inox): 1 set
• Kit gestione tubazioni: 2 set
