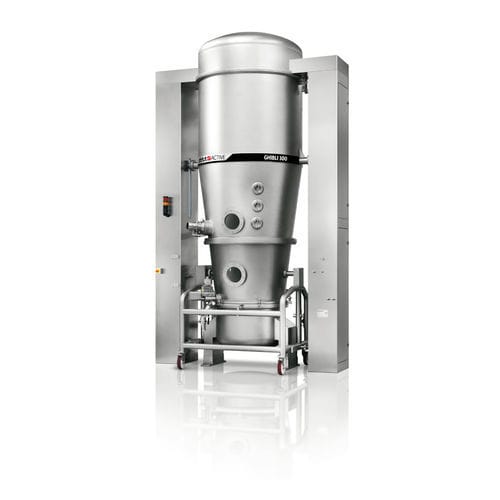

Essicatore a spruzzo GHIBLI

a letto fluidoda laboratoriodi contenimento

Panoramica
GHIBLI è un letto fluidizzato progettato per essiccazione, granulazione e rivestimento di pellet in ambienti di R&S e produzione. Prodotto da IMA Active, l'unità dispone di una camera di espansione rotante che garantisce pieno accesso ai filtri prodotto per ispezione e manutenzione. Le opzioni supportano processi ad alta contenzione e l'uso di solventi in impianti conformi.

Funzioni principali

• Essiccazione
• Granulazione
• Rivestimento di pellet

Punti di forza

• Facile accessibilità: la camera di espansione rotante assicura accesso completo ai filtri prodotto per ispezione e manutenzione.
• Contenimento sicuro: progettato per ambienti ad alta contenzione; opzioni disponibili per conformità nell'uso di solventi.
• Tipi di filtri: filtri a sacco, filtri plissettati a stella o cartucce in acciaio inox.
• Conformità ATEX: opzione disponibile per operare in sicurezza con solventi.
• Vasca prodotto: schermi distributori d'aria per massimizzare il rendimento del prodotto; lavabili in loco e rimovibili per ispezione.
• Scarico a gravità: scarico a gravità attraverso il pavimento disponibile come opzione.

Progettato per spruzzatura
Supporta ugelli a doppio fluido per granulazione e rivestimento. La precisione di spruzzatura è ottenuta tramite controllo continuo della portata, del volume e della pressione del liquido.

Versioni macchina

• Versione laboratorio (MYLAB): letto fluidizzato in scala laboratorio per R&S, adatto per essiccazione, granulazione e rivestimento. I contenitori prodotto gestiscono lotti da 2 a 6 litri.

Tabella dati tecnici (estratto)
Dati tecnici GHIBLI
Modello: 25 | 50 | 100 | 150 | 200 | 300 | 400 | 700 | 1000
Capacità lotto consigliata (l): 66 | 116 | 320 | 442 | 480 | 668 | 770 | 1.173 | 1.400
Roto Mix inline (l): 60 | 120 | 300 | 600 | 600 | 900 | 900 | 1.200 | 1.500
A (Ø mm): 600 | 700 | 900 | 1.250 | 1.250 | 1.515 | 1.515 | 1.820 | 1.820
B (mm): 555 | 665 | 770 | 970 | 1.060 | 1.245 | 1.250 | 1.465 | 1.780
C (mm): 2.200 | 2.500 | 2.900 | 3.165 | 3.465 | 3.850 | 4.150 | 4.980 | 5.680
D (mm): 1.170 | 1.295 | 1.415 | 1.425 | 1.480 | 1.650 | 1.800 | 2.290 | 2.335
E (mm): 1.460 | 1.460 | 1.585 | 2.530 | 2.530 | 2.785 | 2.785 | 3.270 | 3.270
F disco di rottura verticale (mm): 2.535 | 2.840 | 3.300 | 3.600 | 3.900 | 4.370 | 4.680 | 5.780 | 6.480
G disco di rottura orizzontale (mm): 2.660 | 2.960 | 3.420 | 3.765 | 4.065 | 4.540 | 4.890 | 5.890 | 6.600

Specifiche tecniche

• Produttore / divisione del marchio: IMA Active (IMA Group).
• Denominazione commerciale: GHIBLI.
• Applicazioni principali: essiccazione, granulazione, rivestimento di pellet; adatto per R&S e impianti di produzione.
• Contenimento: progettato per operazioni ad alta contenzione; opzioni conformi ATEX per l'uso di solventi.
• Accessibilità: camera di espansione rotante per accesso completo ai filtri per ispezione e manutenzione.
• Opzioni di filtrazione: filtri a sacco, filtri plissettati a stella, cartucce in acciaio inox; progettati per ispezione e cambio facilitati.
• Vasca prodotto: schermi distributori d'aria per massimizzare il rendimento; lavabili in loco e rimovibili per ispezione.
• Opzioni di scarico: scarico a gravità attraverso il pavimento disponibile come opzione.
• Gamma di modelli: più taglie (esempi 25–1000) con capacità di lotto e dimensioni corrispondenti (vedi estratto dati tecnici).
• Versione laboratorio (MYLAB): unità in scala laboratorio per R&S con contenitori prodotto da 2–6 L.
• Spruzzatura / granulazione: supporta ugelli a doppio fluido e controllo continuo di portata, volume e pressione per spruzzo/rivestimento preciso.
• Ambienti d'uso tipici: impianti di produzione e laboratori (applicazioni IMA Active).
