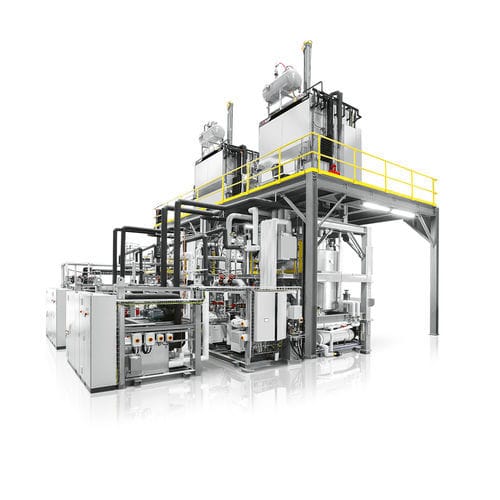

Liofilizzatore per l'industria farmaceutica LYOMAX Series

da ricercaper ricerca e sviluppodi produzione

Panoramica
La serie IMA Life LYOMAX è una gamma configurabile di liofilizzatori farmaceutici (freeze dryers) per R&S e produzione di iniettabili sterili liofilizzati. Supporta controllo di processo avanzato, rapido sviluppo dei cicli e conformità alle normative internazionali (GAMP, cGMP, FDA). Opzioni: refrigerazione HFC o LN2, diverse disposizioni del condensatore e sistemi di carico automatizzati.

Caratteristiche principali

• Dimensioni macchina: area imballo fiale da 1 a 100 m2 (LYOMAX 1 → LYOMAX 40).
• Configurazioni: condensatore integrato o esterno, design su due piani e passante; ingegneria su misura disponibile.
• Refrigerazione: compressori alternativi semi‑ermetici a due stadi o a vite (Bitzer, Mycom); opzioni LN2.
• Capacità di raffreddamento: scaffali fino a circa −55 / −70 °C; condensatore fino a circa −75 / −120 °C in base al refrigerante e alla configurazione.
• Carico/scarico: sistemi integrati manuali, semi‑automatici o completamente automatici.
• Controllo del vuoto: manometri a capacità per misurazioni accurate.
• Controllo nucleazione: sistema LN2 sterile KRYOSEQ® per nucleazione controllata e standardizzata.

Scaffali
Tecnologia di scaffali FUSION™ / FUSION PLUS™: scaffali brevettati, più leggeri e con migliore trasferimento termico e affidabilità del processo rispetto alle soluzioni convenzionali.

Dati tecnici (esempi di modelli)

• LYOMAX 1 — Scaffali: 5; Area fiale (manuale): 1,4 m2 (455 × 615 mm); Carico auto: N/A; Capacità condensatore: 28 kg @12,7 mm ghiaccio; Compressori: 2 × 5 Hp Bitzer; LN2: LF25/12; KRYOAIR: 1 × 23T-0.
• LYOMAX 3 — Scaffali: 5; Area (manuale): 2,8 m2 (615 × 916 mm); Auto: 2,6 m2 (615 × 837 mm); Condensatore: 70 kg; Compressori: 2 × 8 Hp Bitzer; LN2: LF25/12; KRYOAIR: 1 × 23T-0.
• LYOMAX 5 — Scaffali: 6; Area (manuale): 5,0 m2 (916 × 916 mm); Auto: 4,6 m2 (916 × 837 mm); Condensatore: 97 kg; Compressori: 2 × 12 Hp Bitzer; LN2: LF25/12; KRYOAIR: 1 × 23T-1.
• LYOMAX 7 — Scaffali: 7; Area (manuale): 7,8 m2 (916 × 1.220 mm); Auto: 7,3 m2 (916 × 1.141 mm); Condensatore: 143 kg; Compressori: 2 × 16 Hp Bitzer; LN2: LF50/20; KRYOAIR: 1 × 23T-1.
• LYOMAX 10 — Scaffali: 9; Area (manuale): 10,0 m2 (916 × 1.220 mm); Auto: 9,4 m2 (916 × 1.141 mm); Condensatore: 194 kg; Compressori: 2 × 20 Hp Bitzer; LN2: LF50/20; KRYOAIR: 1 × 23T-1.
• LYOMAX 15 — Scaffali: 10; Area (manuale): 14,5 m2 (1.220 × 1.220 mm); Auto: 13,9 m2 (1.220 × 1.141 mm); Condensatore: 273 kg; Compressori: 2 × 30 Hp Mycom; LN2: LF50/20; KRYOAIR: 2 × 23T-1.
• LYOMAX 20 — Scaffali: 11; Area (manuale): 20,5 m2 (1.220 × 1.524 mm); Auto: 19,4 m2 (1.220 × 1.445 mm); Condensatore: 375 kg; Compressori: 2 × 30 Hp Mycom; LN2: LF50/20; KRYOAIR: 1 × 80T-0.
• LYOMAX 25 — Scaffali: 14; Area (manuale): 26,0 m2 (1.220 × 1.524 mm); Auto: 24,6 m2 (1.220 × 1.445 mm); Condensatore: 476 kg; Compressori: 2 × 50 Hp Mycom; LN2: LF100/50; KRYOAIR: 1 × 80T-1.
• LYOMAX 30 — Scaffali: 13; Area (manuale): 30,2 m2 (1.524 × 1.524 mm); Auto: 28,6 m2 (1.524 × 1.445 mm); Condensatore: 552 kg; Compressori: 2 × 50 Hp Mycom; LN2: LF100/50; KRYOAIR: 1 × 80T-1.
• LYOMAX 35 — Scaffali: 13; Area (manuale): 36,3 m2 (1.524 × 1.830 mm); Auto: 34,7 m2 (1.524 × 1.751 mm); Condensatore: 635 kg; Compressori: 2 × 50 Hp Mycom; LN2: LF100/50; KRYOAIR: 1 × 80T-1.
• LYOMAX 40 — Scaffali: 15; Area (manuale): 41,8 m2 (1.524 × 1.830 mm); Auto: 40,0 m2 (1.524 × 1.751 mm); Condensatore: 731 kg; Compressori: 2 × 50 Hp Mycom; LN2: LF100/50; KRYOAIR: 2 × 80T-0.

Note e conformità
Gamma configurabile da unità R&D a impianti di produzione. Scelte di refrigerazione HFC o LN2; progettato per applicazioni farmaceutiche sterili e conforme a GAMP, cGMP e linee guida FDA.

Caratteristiche / specifiche tecniche

• Intervallo macchina: 1–100 m2 area imballo fiale; molteplici modelli LYOMAX.
• Opzioni refrigerazione: compressori semi‑ermetici/a vite (Bitzer, Mycom) o LN2.
• Intervalli di raffreddamento: scaffali ≈ −55/−70 °C; condensatore ≈ −75/−120 °C in base alla configurazione.
• Capacità condensatore: dipende dal modello (≈28–731 kg @12,7 mm ghiaccio).
• Tecnologia scaffali: FUSION™ / FUSION PLUS™.
• Nuccleazione: KRYOSEQ® LN2 sterile.
• Controllo del vuoto: manometri di capacità.
• Carico: sistemi integrati manuali, semi‑automatici o automatici.
• Progettazione regolatoria: adatta ad ambienti GMP e requisiti di autorizzazione globale.
