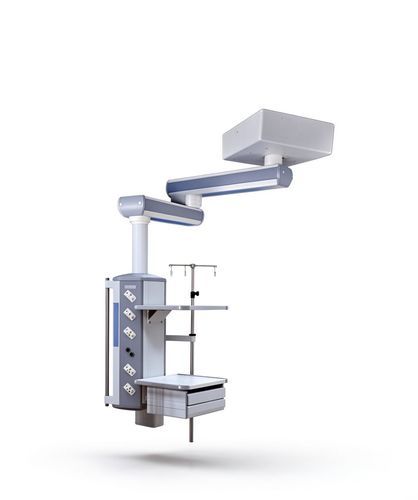

Braccio di distribuzione SS90

a soffittoper terapia intensivaarticolato

Raggio di rotazione del braccio: 800 mm+800 mm Angolo di rotazione del braccio: 340 Sistema frenante: freno a frizione Unità terminali per gas medicali (penlon standard BS o standard DIN) 2 unità terminali per l'ossigeno 2 unità terminali per il vuoto 1 unità terminale aria medicale spenta Prese elettriche (Australia Clipsal / Schneider) 6 prese di tipo cinese a 3 pin 10A 2 prese di terra Accessori 2 ripiani per apparecchiature 1 cassetto 1 porta flebo e porta pompa per infusione Istruzioni per l'installazione: Le tubazioni del gas, la linea elettrica e la linea di comunicazione sono a carico dell'appaltatore: 1. Stendere la linea di alimentazione del gas medicale fino al punto di ancoraggio del ciondolo, inserire la tubazione del gas nel ciondolo, raggio della diramazione angolare: R>=30mm.I requisiti di diametro per la tubazione del gas: 10 mm (aspirazione), altri 8 mm (ossigeno ecc.). 2. Per la posa di linee elettriche, linee di comunicazione al punto di posizionamento del pendente, la lunghezza riservata deve essere garantita <1 m dopo la diffusione a terra.Per la linea elettrica: 3x2.5mm2, 1x6mm2
