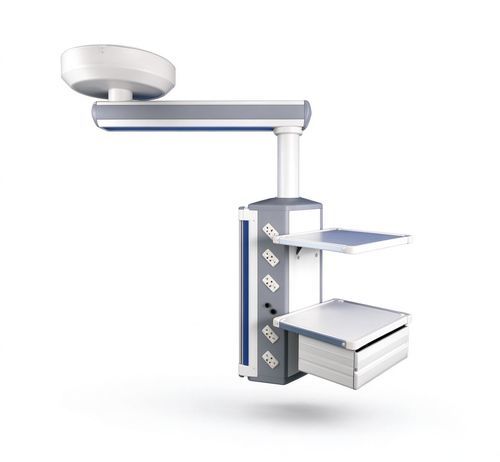

Braccio di distribuzione SD90

a soffittoper terapia intensivasemplice

Raggio di rotazione del braccio: 1000 mm Angolo di rotazione del braccio: 340 Sistema frenante: freno a frizione Configurazione standard Unità terminali per gas medicali (standard penlonBS o standard DIN) 2 unità terminali ossigeno spente 2 unità terminali per il vuoto 1 unità terminale aria medicale spenta Prese elettriche (Australia Clipsal / Schneider) 6 prese di tipo cinese a 3 pin 10A 2 prese di terra Accessori 2 ripiani per apparecchiature 1 cassetto 1 porta flebo e porta pompa per infusione L'appaltatore deve essere responsabile delle tubature del gas, della linea elettrica e della linea di comunicazione: 1. Posa della linea di alimentazione del gas medicale fino al punto di ancoraggio del pendente, inserimento della tubazione del gas nel pendente, raggio della diramazione angolare: R>=30 mm. Requisiti di diametro per le tubazioni del gas: 10 mm (aspirazione), altri 8 mm (ossigeno ecc.). 2. Per la posa di linee elettriche, linee di comunicazione fino al punto di posizionamento del pendente, la lunghezza riservata deve essere garantita <1 m dopo la diffusione a terra. Per la linea elettrica: 3x2.5mm2, 1x6mm2
