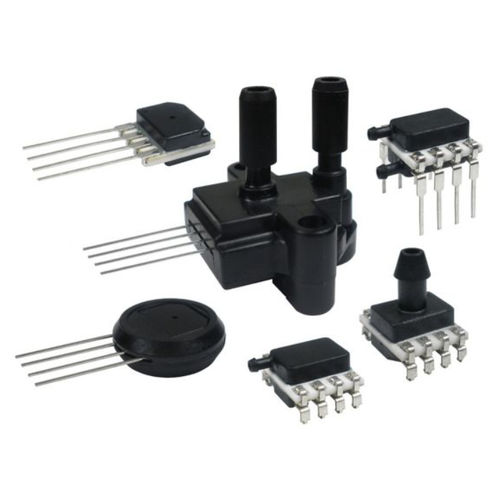

Sensore di pressione TruStability™ HSC

per dispositivi respiratoriper attrezzatura anestesiologicaper dispositivo di trattamento dell'apnea notturna

Compensato. da ±1 %FSS a ±3 %FSS TEB. Ultra-basso (differenziale, calibro), basso (assoluto, diff., calibro). Uscita digitale o analogica. DIP, SIP, SMT La serie HSC (High-accuracy Silicon Ceramic) è un sensore di pressione piezoresistivo al silicio che offre un'uscita analogica o digitale raziometrica per la lettura della pressione sull'intervallo di pressione di fondo scala e di temperatura specificato. La serie HSC è completamente calibrata e compensata in temperatura per l'offset, la sensibilità, gli effetti della temperatura e la non linearità del sensore mediante un circuito integrato specifico per l'applicazione (ASIC). I valori di uscita calibrati per la pressione vengono aggiornati a circa 1 kHz per l'analogico e a 2 kHz per il digitale. La serie HSC è calibrata nell'intervallo di temperatura compreso tra 0 °C e 50 °C. Il sensore è caratterizzato per il funzionamento da una singola alimentazione di 3,3 Vdc o 5,0 Vdc. Questi sensori misurano pressioni assolute, gage o differenziali. Le versioni assolute hanno un riferimento interno al vuoto e un valore di uscita proporzionale alla pressione assoluta. Le versioni Gage sono riferite alla pressione atmosferica e forniscono un'uscita proporzionale alle variazioni di pressione rispetto all'atmosfera. Le versioni differenziali consentono di misurare la pressione tra le due porte di pressione. I sensori di pressione TruStability® sono destinati all'uso con gas non corrosivi e non ionici, come l'aria e altri gas secchi. Le opzioni disponibili estendono le prestazioni di questi sensori ai liquidi non corrosivi e non ionici per campi di pressione superiori a 40 mbar - 4 kPa - 20 inH2O.
