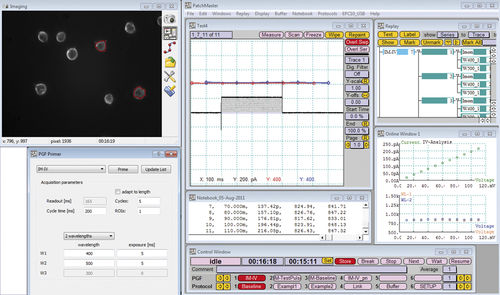

SmartLUX consente di eseguire l'acquisizione simultanea di immagini e registrazioni elettrofisiologiche. La temporizzazione di una sorgente di luce di eccitazione a fluorescenza, della telecamera e dei segnali di comando elettrofisiologici è sincronizzata dal generatore di impulsi di PATCHMASTER.
I valori medi di fluorescenza delle regioni di interesse (ROI), che possono essere contrassegnate dall'utente nell'immagine, vengono tracciati insieme, ad esempio, alla traccia corrente nella finestra dell'oscilloscopio e memorizzati insieme agli altri dati nell'albero dei dati di PATCHMASTER.
Quando si scorre l'albero dei dati, SmartLUX mostra l'immagine corrispondente. Nel caso in cui siano state acquisite più immagini durante un singolo sweep, le singole immagini vengono mostrate quando si scorrono i punti dati della traccia di fluorescenza utilizzando la funzione di scansione dell'oscilloscopio
Sorgenti luminose di eccitazione della fluorescenza che possono essere controllate allo stesso modo di SmartLUX:
Policromo e Oligocromo di TILL Photonics
OptoScan di Cairn Research
Commutatore di lunghezza d'onda DG-4/DG-5 di Sutter Instrument Company
Ruote filtranti Lambda 10 di Sutter Instrument Company
Monocromatore DeltaRAM di PTI
Generale
Modalità live
Istantanea
Scalatura automatica e manuale (Min / Max)
Istogramma
La punta del mouse mostra la posizione dei pixel e il valore dell'intensità
Fino a 3 lunghezze d'onda diverse in una registrazione sweep
Tracciamento online dei valori medi di fluorescenza delle ROI insieme ai dati dello sweep
Collegamento diretto tra i dati di immagine e i dati elettrofisiologici/elettrochimici Quando si riproducono gli sweep di dati elettrofisiologici, viene mostrata automaticamente la prima immagine scattata nello sweep
Durante la scansione di singoli punti di dati di una traccia di fluorescenza, viene visualizzata automaticamente l'immagine corrispondente
---
