per un'alimentazione ininterrotta di gas da bombole singole o rack di bombole
per il collegamento di un massimo di quattro bombole singole o due rack di bombole
con valvole di spurgo integrate
come opzione, con alimentazione di emergenza e/o con allarme esterno
opzione aggiuntiva: con regolatore di bassa pressione come secondo stadio di pressione e alimentazione di emergenza completamente montati sul pannello

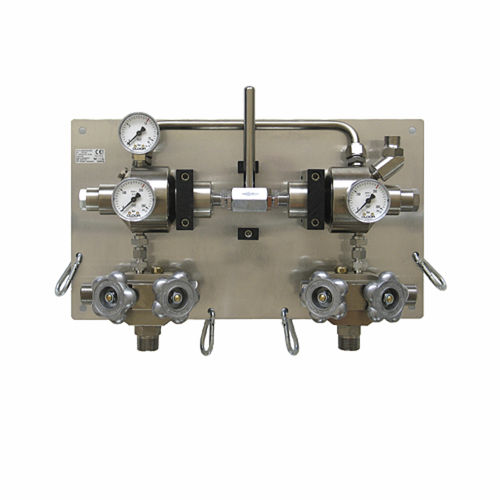

La stazione di commutazione automatica dei gas medicali garantisce un'alimentazione ininterrotta di gas da due rack di bombole o da due a quattro bombole singole (1 o 2 bombole per lato).
La stazione di commutazione è composta da due blocchi di intercettazione ad alta pressione, due valvole di riduzione dell'alta pressione collegate sul lato della bassa pressione con indicazione della pressione della rispettiva bombola e una valvola di sicurezza. Tutti i componenti sono montati su una piastra di alluminio.
I blocchi di chiusura ad alta pressione hanno due opzioni di connessione (laterale e dal basso) e sono dotati di valvole di spurgo integrate. Le connessioni ad alta pressione sono dotate di filtri sinterizzati e di valvole di ritegno.
La commutazione funziona in base al principio della pressione differenziale. Se la pressione della bombola su un lato scende al di sotto della pressione di alimentazione impostata, il sistema viene alimentato dall'altro lato attraverso la pressione differenziale definita. Il commutatore viene rimesso in funzione azionando la leva di commutazione e le bombole del lato vuoto devono essere sostituite.
Le stazioni di commutazione sono certificate secondo le norme EN ISO 7291 e EN ISO 10297. I regolatori di pressione integrati sono certificati secondo la norma EN ISO 10524-1 (GM8220), rispettivamente.
---
