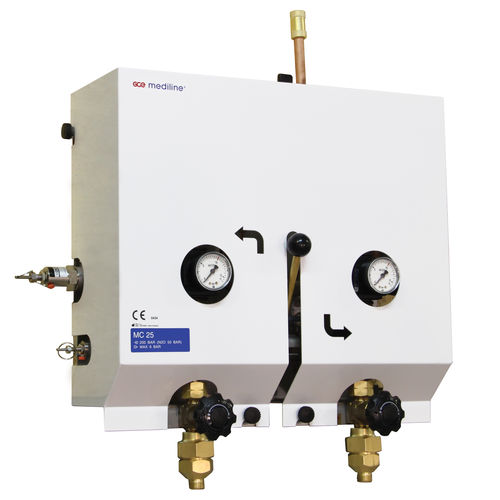

Collettore per gas medicali MC25

di alimentazionea ribaltamento

Il collettore per bombole di gas MC25 ha una capacità di 25 m3/h ed è destinato principalmente agli ospedali di piccole e medie dimensioni. La pressione della bombola di gas è regolata in due fasi. La commutazione tra il lato operativo e quello di riserva avviene automaticamente senza alcuna differenza nella pressione di esercizio. Il segnale di allarme proviene dai pressostati all'unità di allarme. I segnali di allarme provenienti dall'unità di allarme possono essere inoltrati direttamente a una postazione di monitoraggio. Il controllo delle funzioni e l'assistenza possono essere eseguiti senza interruzione dell'alimentazione del gas. SPECIFICA MC25 COMPRENDE I SEGUENTI COMPONENTI: Collettore di gas MC25 Allarme gas con alimentazione Kit di evacuazione per il tubo di raccolta Valvola di intercettazione per la linea di distribuzione Filtri HP Tubo di raccolta per bombola 2×1 PER UN COLLETTORE MC25 COMPLETO AGGIUNGERE: Set di tubi di raccolta ad alta pressione (valvole ad alta pressione, filtri e valvole di non ritorno) Tubi flessibili per alta pressione con filo di sicurezza Staffe di fissaggio della bombola (incluse nel set di tubi di raccolta delle bombole del gas) Cartello con il nome del gas DATI TECNICI Gas: O2, Aria, N2, N2O, CO2, (tutti i gas medicali) Portata nominale: 25 m3/h Pressione nominale in ingresso: 200 bar (20 000 kPa) Pressione nominale in uscita:4,5 bar (intervallo di regolazione 0,5-6 bar) Attacco di ingresso: W21,8×1/14 "M Attacco in uscita: G1/2 "M + tubo a saldare ∅ 10, ∅ 15 mm Valvola di scarico della pressione in uscita: 6,8 bar Valvola limitatrice di pressione intermedia: 17 bar Dimensione del tubo della valvola di sicurezza: - ∅ 15 mm Stato normativo: Conforme alla Direttiva sui dispositivi medici 93/42/CEE Conforme alla norma EN ISO 7396-1 (Sistemi di alimentazione centrale a gas) Conforme alla norma EN 60601-1-2 (Compatibilità elettromagnetica) presente SIS HB 370 e HTM 02-01
