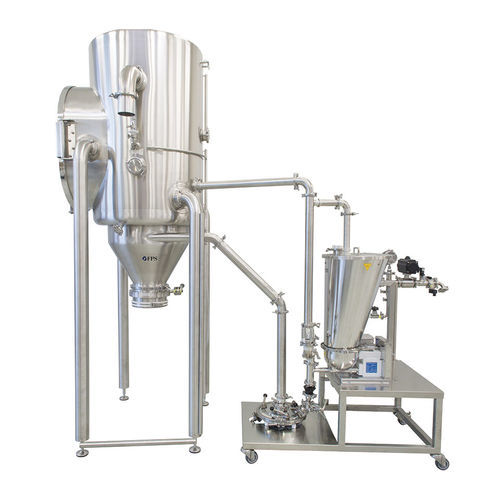

Sistema di micronizzazione a getto d'aria ProMill series

pilotaper la produzionesterile

Panoramica
La serie ProMill comprende mulini a getto fluido progettati per micronizzazione in produzione continua e ad alto rendimento, da quantità pilota a grandi lotti produttivi. Sono ottimizzati per basso consumo di gas di processo, rapidi cambi prodotto e riduzione efficiente della dimensione delle particelle nei processi industriali.

Progettazione e conformità
Tutte le connessioni a contatto con il prodotto sono progettate per conformità cGMP per agevolare montaggio, smontaggio, pulizia e validazione. Il numero di componenti è ridotto per velocizzare la gestione e la manutenzione. I ProMill possono essere integrati in isolatori per processare prodotti sterili, tossici o radioattivi. Opzioni standard: alimentatore volumetrico o gravimetrico, filtro separatore a sacco in tessuto, pannello di controllo manuale e registratore dati conforme a CFR21 Part11. Configurazioni ATEX e materiali speciali (inserti/ rivestimenti PTFE o ceramica, Hastelloy) disponibili su richiesta.

Modelli disponibili

• ProMill-8: Unità di produzione, camera di macinazione 8" — micronizzazione da 500 g fino a 80 kg/h.
• ProMill-12: Unità di produzione, camera 12" — fino a 200 kg/h.
• ProMill-16: Unità di produzione, camera 16" — taglie di lotto tipiche 20 kg a 5 000 kg; fino a 400 kg/h.
• ProMill-20: Camera più grande della serie (20") — capacità di portata maggiori, fino a 800 kg/h.

Dati tecnici

• Dimensioni: camere di macinazione 8", 12", 16", 20" (ProMill-8 / -12 / -16 / -20)
• Materiale: AISI316L standard; inserti PTFE o ceramica e rivestimenti speciali opzionali; Hastelloy su richiesta
• Guarnizioni: PTFE - FEP / Viton - silicone
• Rugosità superficiale: < 0,25 μm (parti a contatto); < 0,80 μm (parti non a contatto)
• Taglia lotto (min–max): ProMill-8: 1–1 000 kg; ProMill-12: 5–2 500 kg; ProMill-16: 10–5 000 kg; ProMill-20: 30–10 000 kg
• Produttività (min–max): ProMill-8: 0,2–80 kg/h; ProMill-12: 1–200 kg/h; ProMill-16: 3–400 kg/h; ProMill-20: 10–800 kg/h
• Consumo gas @ 7 barg: 119 / 249 / 444 / 725 Nm3/h (ProMill-8 / -12 / -16 / -20)
• Consumo gas @ 12 barg: 205 / 427 / 761 / 1240 Nm3/h
• Consumo gas @ 100 psig: 74 / 155 / 277 / 452 SCFM
• Consumo gas @ 175 psig: 128 / 266 / 474 / 773 SCFM
• Resa tipica: 99,5% a seconda della taglia del lotto
• Pressione di lavoro: 2–12 barg

Specifiche tecniche

• Serie: ProMill series
• Taglie lotto idonee: da 1 kg fino a 10 000 kg a seconda del modello
• Intervallo di produttività: 0,2 kg/h fino a 800 kg/h a seconda del modello
• Materiali: AISI316L standard; inserti e rivestimenti PTFE o ceramica opzionali; Hastelloy disponibile su richiesta
• Rugosità superficiale: < 0,25 μm (parti a contatto); < 0,80 μm (parti non a contatto)
• Guarnizioni: PTFE - FEP / Viton - silicone
• Opzioni di alimentazione: alimentatore volumetrico o gravimetrico
• Separazione: filtro separatore a sacco in tessuto
• Controlli e dati: pannello manuale e registratore dati conforme a CFR21 Part11
• Esempi consumo gas: da 119 Nm3/h (@7 barg) per ProMill-8 fino a 1240 Nm3/h (@12 barg) per ProMill-20
• Resa tipica: 99,5% a seconda della taglia del lotto
• Pressione di lavoro: 2–12 barg
• Certificazioni / configurazioni: ATEX disponibile; progettazione cGMP per facilitare la validazione
