Pannello sandwich 102.07

in acciaio

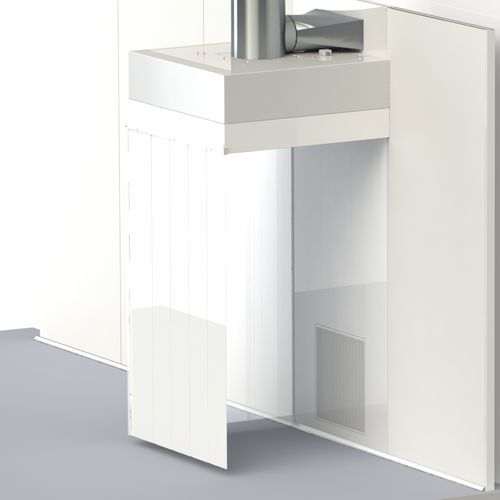

Il condotto HVAC fa parte del sistema di separazione delle camere bianche. È progettato per espellere l'aria dall'area di lavoro senza installare altri componenti HVAC, riducendo così lo spazio necessario intorno all'area ventilata. Un pannello a sandwich con un condotto HVAC installato che fa parte della struttura Integrazione opzionale nel sistema di partizione BLOCK È progettato per flussi d'aria da 400m3/h a 1200m3/h Il pannello ha le stesse dimensioni del pannello standard ed è allineato nella parete divisoria Risparmio di spazio Integrità della parete divisoria senza componenti HVAC aggiuntivi Spessore del pannello 60 mm atipico Larghezza pannello S 1190 mm 600 mm S - larghezza in mm secondo la gamma dimensionale 600 mm, 1190 mm. Altezza del pannello H altezza - valore 2740 mm - H=H1+190mm, 2550mm+190mm 2940 mm - H=H1+190mm, 2750mm+190mm 3240 mm - H=H1+190mm, 3050mm+190mm Altezza secondo la gamma dimensionale standard 2550, 2750, 3050 mm, dimensioni preferite 2550, 2750, 3050 mm.* Altezza massima del pannello 4000 mm. * - Le altezze dei pannelli specificate si riferiscono all'uso con un soffitto metallico leggero, per altri soffitti le altezze dei pannelli sono determinate individualmente Dimensioni della lamiera forata 300x600 mm 600x600 mm La lamiera forata è inclusa nella fornitura del condotto HVAC. Colore e materiale del rivestimento - normalmente sul lato visibile Lamiera zincata, colore RAL 9002 Lamiera zincata, tonalità RAL 9016 Acciaio inox AISI 304 Lamiera di alluminio, tinta RAL Lamiera zincata, tonalità RAL È necessario rispettare l'orientamento del pannello in base all'estremità laterale S5.
