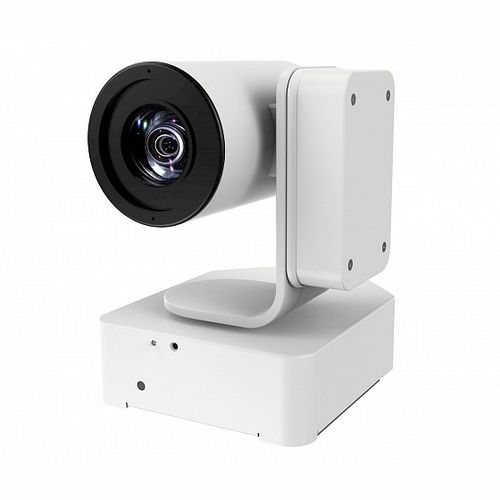

Sistema video per sala operatoria 1920 x 1080 SC430-PTR

1080p3840 × 21601080p

Panoramica
Sistema di telecamera UHD con supporto triasse completamente integrato per la registrazione di procedure chirurgiche. Questo prodotto non è più in produzione ma potrebbe essere ancora disponibile a magazzino.

Caratteristiche principali

• Risoluzione 4K UHD (3840 x 2160) con segnale progressivo a 60 Hz per immagini fluide e ad alta definizione
• Zoom ottico motorizzato 30x per immagini dettagliate di aree chirurgiche strette
• Tecnologia di stepping intelligente: i movimenti di pan, tilt e roll rallentano con l'aumentare dello zoom per mantenere stabile il campo visivo
• Testa camera e supporto completamente integrati: pan +/-170°, tilt +90° a -30°, roll +/-165° per regolazioni flessibili
• Posizionamento fluido e movimento intuitivo della camera (movimento parallelo del campo visivo durante pan/tilt)
• Microfono integrato per la registrazione audio
• Connettività versatile: uscite HDMI e SDI per 4K/60p e uscite Full HD
• Controllo dal pannello frontale del CCU, telecomando wireless fornito, telecomando cablato opzionale con joystick, o tramite software di sala operatoria via LAN/RS-232C
• Collegamento con un unico cavo tra Testa/Supporto e Unità di Controllo (video, audio e alimentazione su un solo cavo) per ridurre l'ingombro dei cavi
• Lunghezze cavo disponibili: 5 m, 10 m, 25 m, 30 m e 35 m
• Esterno sterilizzabile in sicurezza con alcool per una facile pulizia
• Conforme a norme mediche, di sicurezza e di emissione EMC
• Accessori forniti: adattatore AC, cavo di alimentazione AC (2 m), cavo camera (25 m), telecomando IR, piedini in gomma, filtro ND, lente close-up, copri-cavo, liquido per blocco filetti, Istruzioni per l'uso, Guida rapida
• Garanzia: 2 anni

Testa camera — Dettagli tecnici
Sensore d'immagine: CMOS tipo 1/2.5, chip singolo
Pixel effettivi: 3840 x 2160
Zoom: Zoom ottico motorizzato 30x
Lunghezza focale (f=): 4.6 (W) - 135 (T) mm
Campo orizzontale di vista (HFOV): 68° (W) - 2.6° (T)
Distanza minima oggetto (MOD): 1500 mm (nell'intera gamma di zoom); 1000 mm (con lente close-up)
Diametro filtro: 72 mm
Controllo messa a fuoco: Auto, Manuale
Controllo iris: Auto, Manuale
Gamma pan: +/-170°
Gamma tilt: +90° / -30°
Gamma roll: +/-165°
Velocità pan: 8.6 - 0.05 deg/s (7 step)
Velocità tilt: 8.6 - 0.05 deg/s (7 step)
Velocità roll: 30 - 0.2 deg/s (7 step)
Microfono integrato: Sì

Funzioni
Controllo immagine: Auto Level Control (ALC), Misurazione ponderata centrale, Emulazione BT.2020, Bilanciamento del bianco, Nitidezza
Gain: Auto, Manuale (0 - 45 dB)
Velocità otturatore: [uscita 59.94 Hz] 1/60 - 1/10000; [uscita 50 Hz] 1/50 - 1/10000
Ribaltamento immagine: Normal, Flip

Formato video
4K UHD: HDMI: 2160/59.94p, 2160/50p; SDI: 2160/59.94p, 2160/50p
FHD: HDMI: 1080/59.94p, 1080/59.94i, 1080/50p, 1080/50i; SDI: 1080/59.94p, 1080/59.94i, 1080/50p, 1080/50i

Altri dettagli tecnici
Interasse fori: Supporto telecamera: 100 x 100 mm
Terminali di uscita: HDMI x 2, BNC (Quad Link 3G-SDI), BNC (3G-SDI), Audio
Telecomando: LAN, RS-232C, telecomando IR
Alimentazione: DC 24 V (adattatore AC fornito)
Consumo massimo: 55 W
Dimensioni: Testa e supporto: 162 (L) x 211.5 (A) x 198 (P) mm (con copricavo); Unità di controllo: 212 (L) x 87.5 (A) x 270 (P) mm (senza proiezioni e piedini in gomma)
Peso netto: Testa+supporto: 3.1 kg (con copricavo); CCU: 2.9 kg
Temperatura operativa: Testa: 0 - 35℃; CCU: 0 - 40℃
Umidità operativa: 20 - 80% RH
Certificazioni & Norme: CE, CB, FCC-A, CAN ICES-3 (A), RoHS, WEEE, IEC60601-1

Caratteristiche / specifiche tecniche

• Nome modello: CuratOR SC430-PTR
• Risoluzione: 4K UHD (3840 x 2160) @ 60p
• Zoom: 30x ottico motorizzato
• Range montatura: Pan +/-170°; Tilt +90° / -30°; Roll +/-165°
• Min. distanza oggetto: 1500 mm (1000 mm con lente close-up)
• Uscite: HDMI (x2), Quad Link 3G-SDI (BNC), 3G-SDI (BNC), Audio
• Interfacce controllo: LAN, RS-232C, IR, telecomando cablato joystick opzionale
• Alimentazione: DC 24 V (adattatore AC fornito); Consumo max 55 W
• Dimensioni & peso: Testa+supporto 162×211.5×198 mm, 3.1 kg; CCU 212×87.5×270 mm, 2.9 kg
• Ambiente operativo: 0–35℃ (testa), 0–40℃ (CCU); 20–80% RH
• Certificazioni: CE, CB, FCC-A, CAN ICES-3 (A), RoHS, WEEE, IEC60601-1
• Accessori forniti e lunghezze cavo opzionali (5/10/25/30/35 m)
• Garanzia: 2 anni
