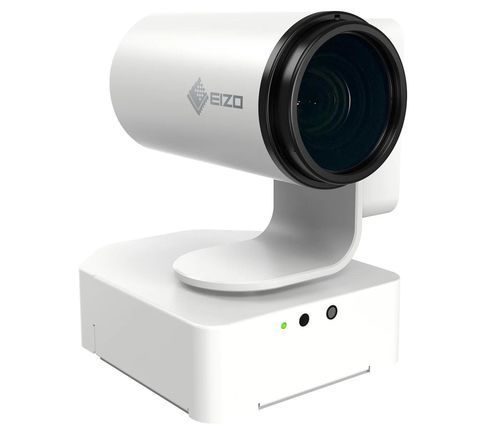

Sistema video per sala operatoria 1920 x 1080 CuratOR SC431

2K4K1080p

Panoramica prodotto
Il CuratOR SC431 è un sistema di telecamera UHD per campo chirurgico con supporto triaxiale integrato, progettato per registrazione e trasmissione in sale operatorie. Registra immagini e video 4K/60p fluidi con stabilizzazione e funzioni di imaging ottimizzate per l'illuminazione chirurgica.

Caratteristiche principali

• Registrazione 4K UHD (3840 × 2160) a 60 Hz progressivo per immagini nitide e fluide
• Obiettivo zoom ottico motorizzato 30× (filtro a densità neutra fornito di serie)
• Montaggio triaxiale integrato (pan/tilt/roll) con posizionamento fluido e step intelligenti per inquadrature precise ad alto zoom
• Image Shake Stabilizer per ridurre micro‑vibrazioni e jitter durante lo zoom
• Microfono integrato e uscita audio sincronizzata

Funzioni di imaging
Il SC431 include Knee (riduce l'abbagliamento delle lampade chirurgiche), Black Stretch (migliora la visibilità nelle aree scure), Noise Reduction e uscita colore a 10 bit per gradazioni tonali accurate. I comandi comprendono modalità di esposizione, area di misurazione, matrice colore YUV, bilanciamento del bianco e nitidezza per una ripresa bilanciata in condizioni di illuminazione complesse in sala operatoria.

Vista dettagliata e zoom
Lo zoom ottico 30× consente la visualizzazione dettagliata di piccole aree target e siti chirurgici stretti. L'obiettivo supporta filtri ND per controllare riflessi e sovraesposizione; un filtro ND è fornito di serie.

Supporto e movimenti
Il supporto integrato offre pan ±170°, tilt +90° a −30° e roll ±200°. I movimenti rimangono paralleli al campo visivo indipendentemente dal roll. Lo step intelligente riduce la velocità di pan/tilt/roll all'aumentare dello zoom per consentire regolazioni precise ad alto ingrandimento.

Connettività e uscite
L'unità di controllo della telecamera (CCU) fornisce 12G-SDI e HDMI per uscita 4K UHD e 3G-SDI e HDMI per Full HD. Tutte le uscite possono essere attive simultaneamente per anteprima e registrazione in ambienti con dispositivi misti. Interfacce di controllo remoto: LAN, RS-232C e telecomando IR.

Connessione con un solo cavo
La testa della telecamera si collega alla CCU tramite un unico cavo dedicato che trasmette video, audio e alimentazione semplificando l'installazione. Lunghezze cavo disponibili: 5 m, 25 m e 35 m; un adattatore di estensione opzionale permette di collegare due cavi in successione (5 m + 5 m o 5 m + 25 m).

Acquisizione audio
La testa camera include un microfono integrato e uscita audio sincronizzata dalla CCU. Il microfono si attiva/disattiva tramite un unico pulsante.

File e download
Datasheet, brochure prodotto, istruzioni per l'uso e manuale di installazione sono forniti dal produttore come documenti scaricabili (consultare il produttore per i file disponibili).

Specifiche

• Sensore d'immagine: CMOS tipo 1/2.8, singolo chip
• Pixel effettivi: 3840 × 2160
• Zoom: 30× ottico motorizzato
• Lunghezza focale: 4.5 mm (W) – 135 mm (T)
• Campo visivo orizzontale (HFOV): 62.3° (W) – 2.5° (T)
• Distanza minima oggetto (MOD): 100 mm (W) – 700 mm (T)
• Diametro filtro: 72 mm
• Controllo fuoco: Auto, Manuale
• Controllo iris: Auto, Manuale
• Gamma pan: ±170°
• Gamma tilt: +90° a −30°
• Gamma roll: ±200°
• Velocità Pan/Tilt: 8.6 – 0.05°/s (7 step)
• Velocità Roll: 30 – 0.2°/s (7 step)
• Microfono integrato: Sì
• Funzioni controllo immagine: Modalità esposizione, Area di misurazione, Matrice colore YUV, Bilanciamento del bianco, Nitidezza
• Guadagno: Auto, Manuale (0 – 51 dB)
• Velocità otturatore: [uscita 59.94 Hz] 1/60 – 1/10000, [uscita 50 Hz] 1/50 – 1/10000
• Capovolgimento immagine: Normal, Flip
• Uscite immagine: 4K – HDMI, BNC (12G-SDI); 2K – HDMI, BNC (3G-SDI)
• Formati uscita video (esempi): 4K (HDMI/SDI) 2160/59.94p, 2160/50p; 2K (HDMI/SDI) 1080/59.94p, 1080/50p, e varianti interlacciate
• Uscita audio: HDMI, SDI, mini jack
• Controllo remoto: LAN, RS-232C, telecomando IR
• Certificazioni e standard: CE / UKCA, CB, cTUVus, IEC60601-1, VCCI-A, FCC-A, CAN ICES (A), RoHS, WEEE
• Accessori forniti: Adattatore AC, cavo di alimentazione AC (2 m), telecomando IR, piedini in gomma ×4, copricavo, Istruzioni per l'uso, Guida di riferimento rapido
• Garanzia: 2 anni
• Alimentazione: DC 24 V
• Consumo massimo: 77 W
• Temperatura / umidità operativa: Testa camera 0 – 35 °C / 20 – 80 % (senza condensa); CCU 0 – 40 °C / 20 – 80 % (senza condensa)
• Dimensioni (L × A × P): Testa camera 161 × 211.5 × 213.7 mm (con copricavo); CCU 220 × 87.5 × 270 mm (senza sporgenze e piedini)
• Peso netto: Testa camera 3.4 kg; CCU 3.0 kg
• Distanza fori (montaggio): 100 × 100 mm
