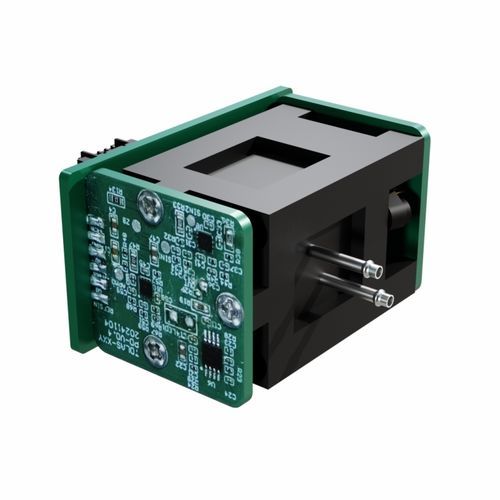

Sensore di ossigeno Gasboard-2512

O2per dispositivi respiratoriper attrezzatura anestesiologica

Panoramica Gasboard-2512 è un modulo sensore di ossigeno TDLAS compatto progettato per la misura accurata e in tempo reale di O2 nei dispositivi medici. Basato sulla spettroscopia di assorbimento con diodo laser accordabile (TDLAS), offre un'altissima selettività per l'ossigeno e ottima resistenza alle interferenze da altri gas e umidità. Senza necessità di calibrazione, resistente alle vibrazioni e senza manutenzione, Gasboard-2512 garantisce prestazioni stabili in condizioni variabili. Il design modulare, il basso consumo e l'uscita digitale TTL (3,3 V) standard facilitano l'integrazione in ventilatori, sistemi di anestesia, analizzatori metabolici e sistemi CPET.

Caratteristiche principali

• Tecnologia TDLAS per misurazioni selettive e precise di O2
• Tempo di risposta rapido <200 ms (T10–T90 a 250 mL/min)
• Funzionamento senza calibrazione e senza manutenzione
• Alta resistenza a vibrazioni e interferenze elettromagnetiche
• Basso consumo (≤150 mA, tip. 100 mA) e alimentazione 5 V ±5 % DC
• Fattore di forma modulare e compatto (L45 × W31 × H30.5 mm)
• Integrazione opzionale del modulo CO2

Specifiche tecniche

• Gas target: O2
• Principio di rilevamento: TDLAS (Tunable Diode Laser Absorption Spectroscopy)
• Intervallo di rilevamento: 0–100 %VOL
• Precisione: ±1 %FS + 2 % della lettura
• Risoluzione: 0.01 %VOL
• Tempo di risposta: 200 ms @ 250 mL/min (T10–T90)
• Tempo di riscaldamento: 20 s
• Temperatura di esercizio: 0–50 °C; 0–98 %UR (senza condensazione)
• Immagazzinamento: -40–85 °C; 0–98 %UR (senza condensazione)
• Umidità di esercizio: 0–98 %UR (senza condensazione)
• Alimentazione: 5 V ±5 % DC
• Interfaccia di uscita: TTL (3,3 V)
• Corrente di esercizio: ≤150 mA (tip. 100 mA)
• Dimensioni prodotto: L45 × W31 × H30.5 mm
• Durata di vita: ≥10 anni

Integrazione e applicazioni

• Integrazione: uscita TTL standard e ingombro compatto per integrazione diretta in strumenti medici
• Applicazioni tipiche: ventilatori, sistemi di anestesia, analizzatori metabolici, sistemi CPET e apparecchiature di monitoraggio paziente
• Adatto a campionamento in ambienti statici e dinamici

Ordini e supporto

• Modulo CO2 opzionale disponibile
• Design senza calibrazione che riduce manutenzione e tempi di fermo
• Per supporto di integrazione e schede tecniche, contattare il fornitore o il distributore autorizzato
