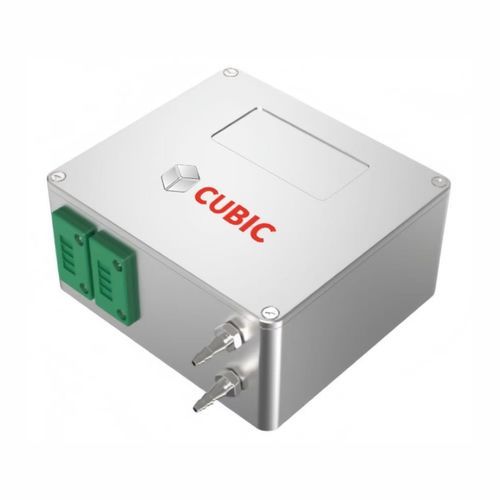

Sensore CO2 Gasboard-2513

O2per il settore medicoTDLAS

Panoramica del prodotto
Il Gasboard-2513 è un modulo sensore duale compatto progettato per applicazioni respiratorie mediche. Combina TDLAS per la misurazione dell'ossigeno e NDIR per la misurazione della CO2 in un'unica unità a basso consumo. Il sensore offre elevata selettività, forte resistenza alle interferenze da gas incrociati e umidità, risposta dinamica rapida (<200 ms per O2), funzionamento senza calibrazione e stabilità a lungo termine per dispositivi clinici.

Caratteristiche

• Tecnologie integrate TDLAS (O2) e NDIR (CO2)
• Misurazione simultanea di O2 e CO2 con elevata selettività
• Risposta rapida adatta al monitoraggio respiratorio dinamico
• Progettazione senza calibrazione e senza manutenzione
• Elevata resistenza a vibrazioni e EMI per uso clinico affidabile
• Forma modulare compatta e interfacce digitali standard per integrazione agevole

Specifiche

• Principio di rilevamento: O2 — TDLAS; CO2 — NDIR
• Intervalli di misura: O2 0–100 %VOL; CO2 0–10 %VOL
• Accuratezza: O2 ±1 %FS + 2 % lettura; CO2 ±0,1 %Vol (0–5 %Vol) / ±3 % lettura (5–10 %Vol)
• Risoluzione: O2 0,01 %Vol; CO2 0,0001
• Tempo di risposta: O2 200 ms (T10–T90 @250 mL/min); CO2 300 ms (T10–T90 @300 mL/min)
• Tempo di riscaldamento: O2 ≤5 min (@25 °C); CO2 ≤2 min (@25 °C)
• Condizioni operative: 0–50 °C; 0–98 %UR (senza condensazione)
• Gamma di flusso: O2 <500 mL/min; CO2 100–400 mL/min
• Alimentazione: 5 V ±5 %; Correnti tipiche: O2 ≤150 mA (tip. 100 mA); CO2 impulso <200 mA, medio <100 mA
• Interfaccia di uscita: TTL (3,3 V)
• Stoccaggio: −40 a 85 °C; 0–98 %UR (senza condensazione)
• Vita utile: ≥10 anni (O2 e CO2)

Applicazioni

• Ventilatori meccanici
• Macchine per anestesia
• Analizzatori metabolici e di scambio gassoso
• Sistemi CPET (test da sforzo cardiopolmonare)
• Altre apparecchiature di monitoraggio respiratorio medico che richiedono misurazione simultanea O2/CO2

Caratteristiche tecniche

• Modello: Gasboard-2513
• Tecnologie: TDLAS per O2; NDIR per CO2
• Intervalli & risoluzioni: O2 0–100 %VOL (0,01 %Vol); CO2 0–10 %VOL (0,0001)
• Accuratezza e tempi di risposta: vedere specifiche sopra
• Alimentazione & interfaccia: 5 V ±5 %, TTL 3,3 V
• Progettazione: sensore modulare compatto, senza calibrazione né manutenzione, alta resistenza a vibrazioni/EMI
