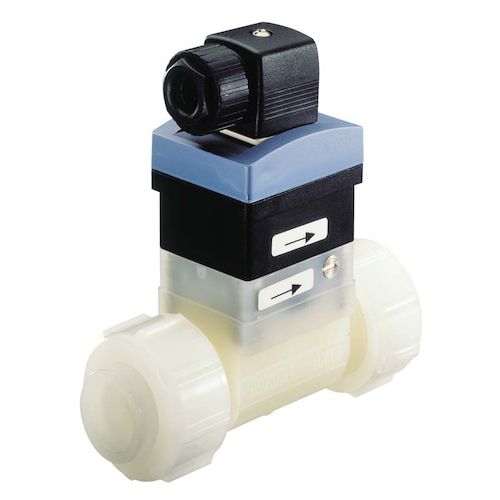

Sensore di portata 8010

per il settore medicodi processo

Interruttore di portata a turbina Inline L'interruttore di flusso INLINE tipo 8010 può essere impiegato per funzioni di monitoraggio di fluidi puri simili all'acqua, senza particelle magnetizzabili. L'interruttore è costituito da un raccordo (S010) e da un modulo elettronico (SE10), che possono essere collegati in modo semplice e rapido con una chiusura a baionetta. Tramite la commutazione dell'interruttore Reed contenuto nel modulo elettronico, il dispositivo segnala la presenza o l'assenza di portata. Tramite un'apposita vite sul modulo elettronico, i punti di commutazione min./max. sono regolabili entro un determinato range per rispondere ad aumenti e diminuzioni della velocità di flusso. Sono disponibili due moduli elettronici SE10: - normalmente aperto (NO): il flusso chiude il contatto. - normalmente chiuso (NC): il flusso apre il contatto. Questi raccordi S010 sono disponibili in due versioni con attacchi diversi: - con paletta piccola «Campo 1» per raccordi da DN15 a 40. - con paletta grande «Campo 2» per raccordi da DN32 a 50. Integrazione economicamente vantaggiosa nelle condutture senza aggiungere altri tubi Principio di misurazione magnetico Semplice regolazione dei punti di commutazione tramite l'apposita vite
