Sensore di pressione 8081

di portataper il settore medicoad ultrasuoni

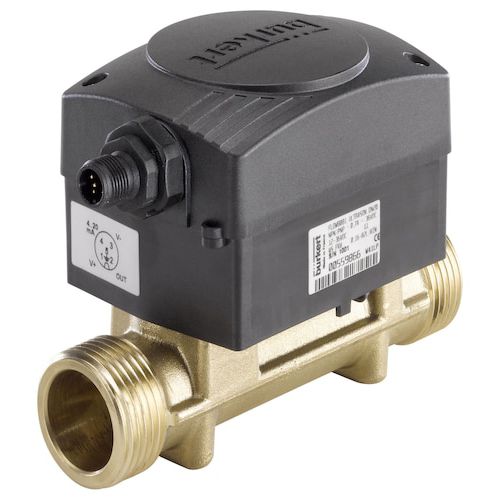

Il misuratore di portata ad ultrasuoni tipo 8081 è destinato alla misurazione del flusso d'acqua, anche con leggere impurità. Si compone di un modulo elettronico e un raccordo a vite in ottone con tubo di misura integrato. In combinazione con un regolatore e una valvola proporzionale, i sistemi di controllo del flusso possono essere configurati molto facilmente. Il raccordo elettrico avviene mediante un connettore maschio del dispositivo a 5 poli M12. A seconda della versione, il dispositivo è dotato delle seguenti uscite: - un’uscita a impulsi o un’uscita a impulsi e un’uscita corrente da 4-20 mA. Il misuratore di portata ad ultrasuoni tipo 8081 è destinato alla misurazione del flusso d'acqua, anche con impurità leggere. Il dispositivo si compone di un raccordo a vite in ottone con tubo di misura integrato e un trasmettitore. Disponibile in 5 varianti: QN 0,6 DN 15, QN 1,5 DN 15, QN 2,5 DN 20, QN 3,5 DN 25, QN 6,0 DN 25 con intervalli di portata da 0,06 a 20 l/min (portata nominale 0,6 m3/h ovvero 10 l/min), da 0,1 a 50 l/min (portata nominale 1,5 m3/h ovvero 25 l/min), da 0,16 a 82 l/min (portata nominale 2,5 m3/h ovvero 41 l/min), da 0,6 a 116 l/min (portata nominale 3,5 m3/h ovvero 58 l/min), da 1 a 200 l/min (portata nominale 6,0 m3/h ovvero 100 l/min). Ogni variante è dotata o di un’uscita a impulsi o di un’uscita a impulsi e un’uscita corrente da 4-20 mA. Il collegamento elettrico avviene mediante un connettore maschio a 5 poli M12. In combinazione con un regolatore e una valvola proporzionale, il dispositivo può essere utilizzato per creare un circuito di regolazione. Sensore di portata a ultrasuoni funzionante secondo il principio della durata
