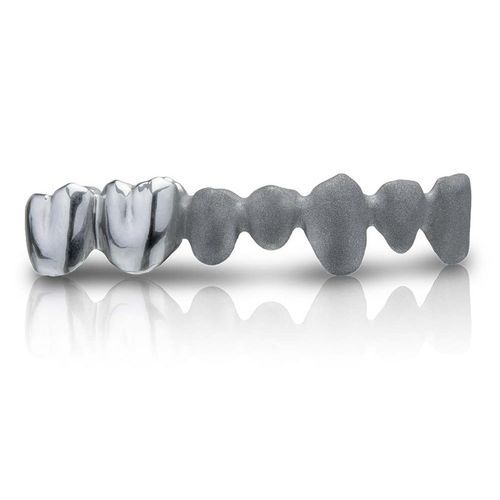

Materiale odontoiatrico in titanio Mediloy® Titan Grade 5 SLM

in legaper ponti dentaliper corone dentali

Panoramica
Mediloy® Titan Grade 5 SLM è una polvere di lega dentale a base di titanio non nobile, tipo 4, composta da titanio, alluminio e vanadio, sviluppata appositamente per la produzione additiva tramite processo SLM. Offre prestazioni affidabili, risultati clinici prevedibili e sostiene la stabilità a lungo termine delle protesi. L'elevata purezza della polvere e il basso contenuto di ossigeno nella polvere vergine consentono una lavorazione efficiente, ridotto spreco di materiale e riutilizzo stabile.

Indicazioni / Applicazioni

• Corone e ponti
• Strutture per protesi parziali rimovibili (RPD)* (già disponibile sul mercato USA; previsto in UE nel Q3/2026)

Proprietà del prodotto

• Alta biocompatibilità, basso potenziale allergenico e alta resistenza alla corrosione
• Lega comprovata in medicina umana con dati a lungo termine completi
• Massima sicurezza per il paziente e conformità legale per laboratorio e/o centro di produzione tramite certificazione come dispositivo medico di classe IIa
• Bassa conducibilità termica migliora il comfort durante l'uso
• Nessun elemento pericoloso secondo ISO 22674
• Purezza della polvere oltre i requisiti di ASTM F136
• Basso contenuto di ossigeno nella polvere vergine
• Tutela ambientale grazie a molteplici cicli di produzione per lotto e riutilizzo della polvere
• Rivestimento ceramico sicuro con ceramiche comunemente disponibili sviluppate per leghe di titanio

Composizione (in % in massa)
Ti 89.8 · Al 6.0 · V 4.0 · Fe <1.0 · O ≤ 0.1

Disponibilità / Imballaggio
Mediloy® Titan Grade 5 SLM | Contenuto: flacone 2,5 kg | REF: 50525

Dati fisici del materiale
Norme: ISO 22674 e ISO 9693
Dimensione particelle [μm]: 20 – 63
Forma particelle: rotonda / sferica
Tipo secondo ISO 22674: 4 / 4***
Temperatura solidus/liquidus [°C]: 1.604 °C / 1.660 °C
Densità [g/cm3]: 4.3 / 4.3***
Modulo di elasticità [GPa]: 120 / 115***
Resistenza di prova 0,2 % [MPa]: 875 / 880***
Allungamento alla frattura A5 [%]: 11 / 10***
Durezza [HV10]: 320 / 320***
Colori: bianco
CTE (25 – 500 °C) [10⁻⁶ K⁻¹]: 10.3 / 10.0***
O (ossigeno): ≤ 0.1

Note
Dispositivo medico di classe IIa secondo la Direttiva 93/42/CEE (Medical Devices Directive). *** distensione a 900 °C e simulazione di cotture ceramiche a 840 °C.

Specifiche tecniche

• Nome commerciale: Mediloy® Titan Grade 5 SLM
• Composizione: Ti 89.8 · Al 6.0 · V 4.0 · Fe <1.0 · O ≤ 0.1
• Norme: ISO 22674 e ISO 9693; purezza della polvere oltre ASTM F136
• Dimensione particelle: 20–63 μm; forma particelle: rotonda / sferica
• Tipo materiale: Tipo 4 (ISO 22674)
• Solidus / liquidus: 1.604 °C / 1.660 °C
• Densità: 4.3 g/cm3
• Modulo di elasticità: ~120 / 115 GPa
• 0,2% resistenza di prova: ~875 / 880 MPa
• Allungamento alla frattura A5: ~11 / 10 %
• Durezza HV10: 320
• CTE (25–500 °C): ~10.3 / 10.0 · 10⁻⁶ K⁻¹
• Contenuto di ossigeno: ≤ 0.1
• Imballaggio: flacone 2,5 kg (REF 50525)
• Classificazione dispositivo medico: Classe IIa
• Processamento: Ottimizzato per produzione additiva SLM; supporta più cicli di produzione e il riutilizzo della polvere
• Idoneità clinica: Corone, ponti, strutture RPD*
